توضیحات قطعه

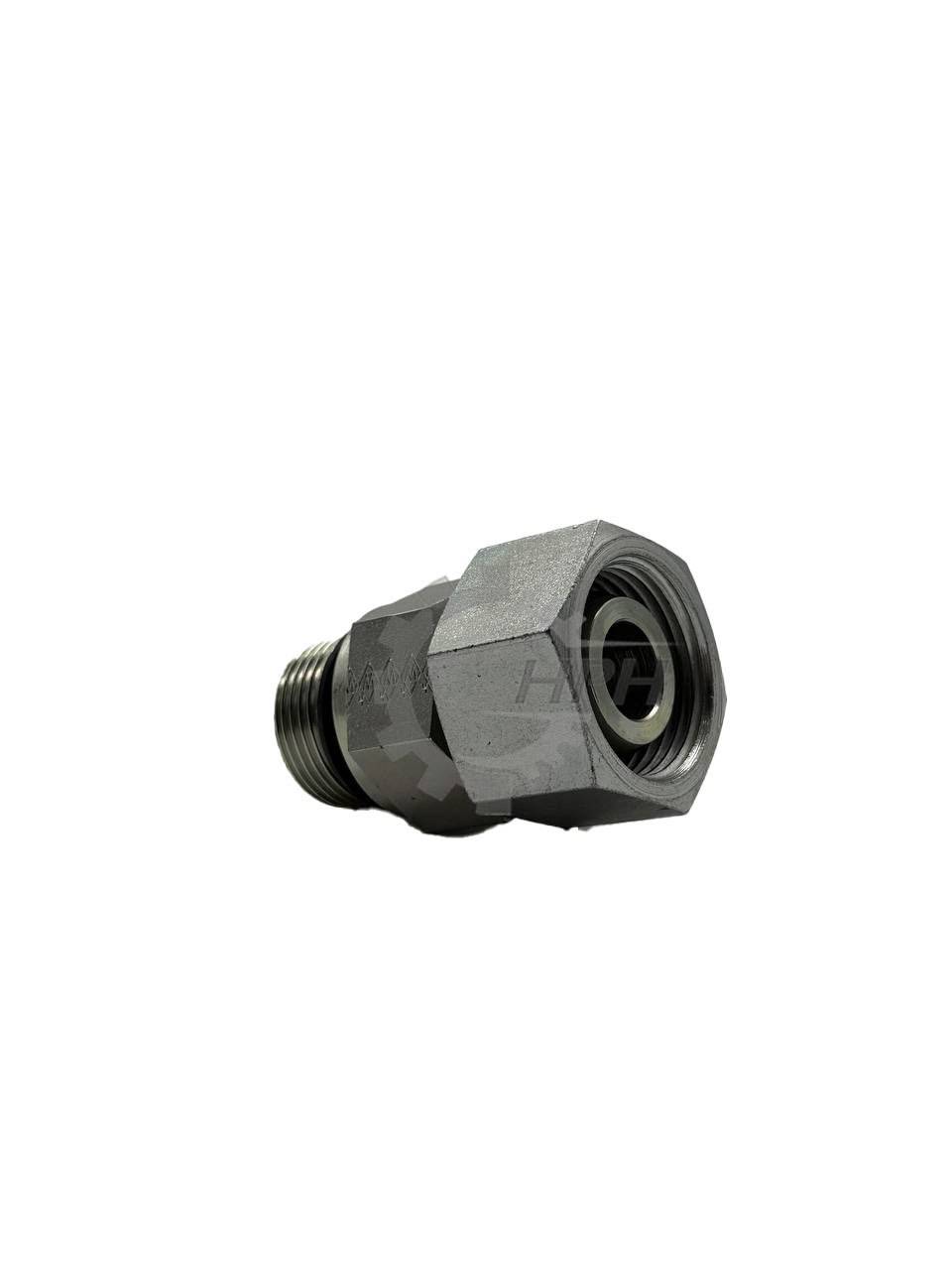

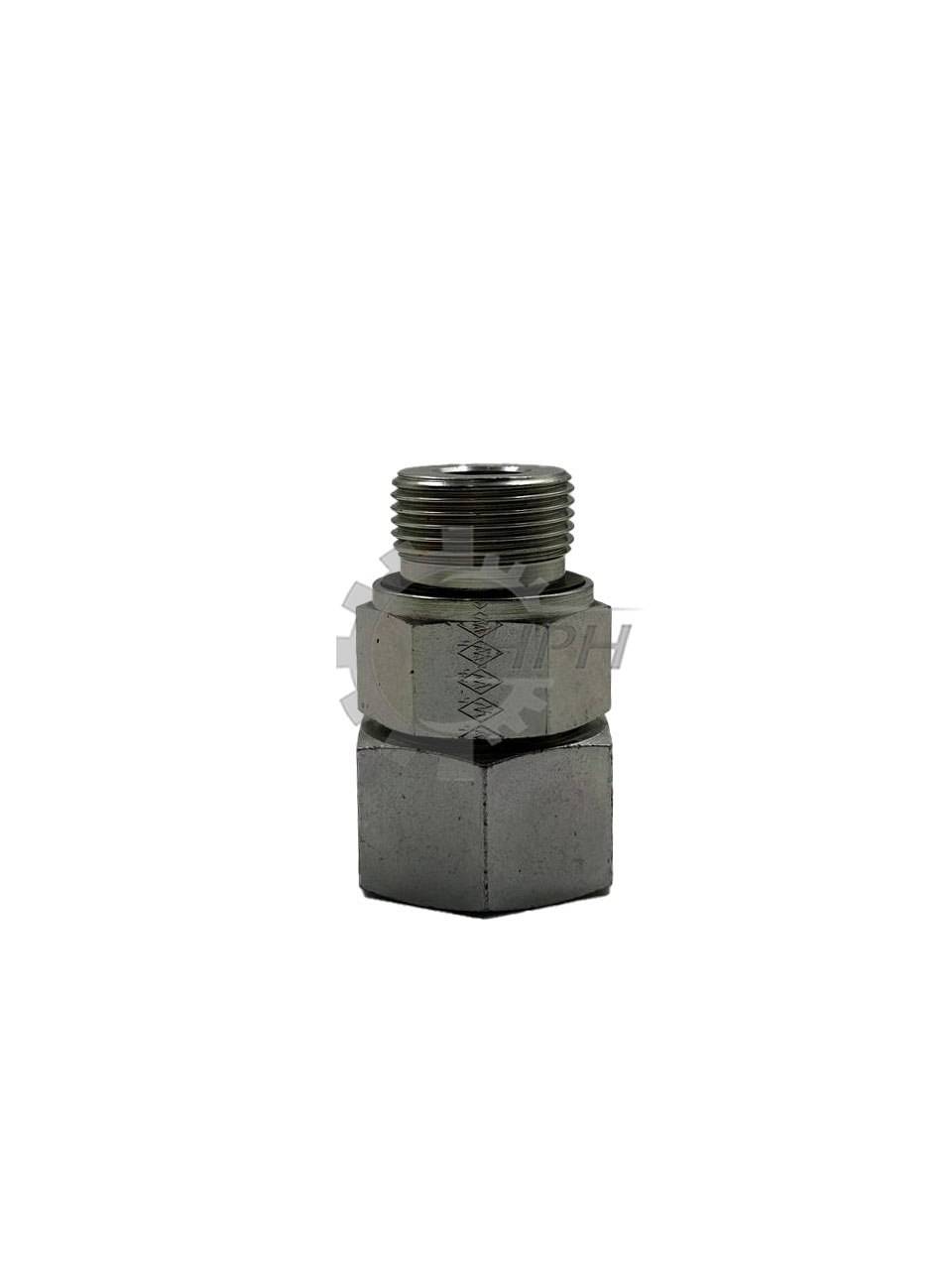

- عملکرد: مهرهی هرزگرد به شما اجازه میدهد بدون چرخاندن کل شیلنگ، آن را به پورت نری متصل کنید.
- آببندی دوگانه: ویژگی اصلی این مدل وجود یک اورینگ در داخلِ نشیمنگاه کونیک (مخروطی) است. این اورینگ آببندی اولیه را انجام میدهد و کونیک فلزی-فلزی ۲۴ درجه آببندی ثانویه و فشار بالا را تضمین میکند.
- تفاوت سری L و S: این قطعه در دو سری تولید میشود:
- سری L (Light – سبک): برای فشارهای کاری پایینتر و لولههای با ضخامت دیواره کمتر.
- سری S (Heavy – سنگین): برای فشارهای کاری بسیار بالا، با ضخامت دیواره بیشتر و کونیک تقویتشده.
جدول سایزبندی رایج (استاندارد DIN 2353)
سایز این قطعات بر اساس «قطر لوله» و «رزوه مهره» تعیین میشود:
| سری | قطر لوله (mm) | رزوه مهره (Metric) | کاربرد |
|---|---|---|---|
| L | 6 | M12 × 1.5 | سبک – ابزار دقیق |
| L | 10 | M16 × 1.5 | سبک – عمومی |
| L | 12 | M18 × 1.5 | سبک – عمومی |
| S | 10 | M18 × 1.5 | سنگین – فشار بالا |
| S | 12 | M20 × 1.5 | سنگین – فشار بالا |
| S | 16 | M24 × 1.5 | سنگین – فشار بالا |
