توضیحات قطعه
این اتصال یک ابزار استاندارد و پرکاربرد برای انشعابگیری در مسیرهای هیدرولیک یا پنوماتیک است.

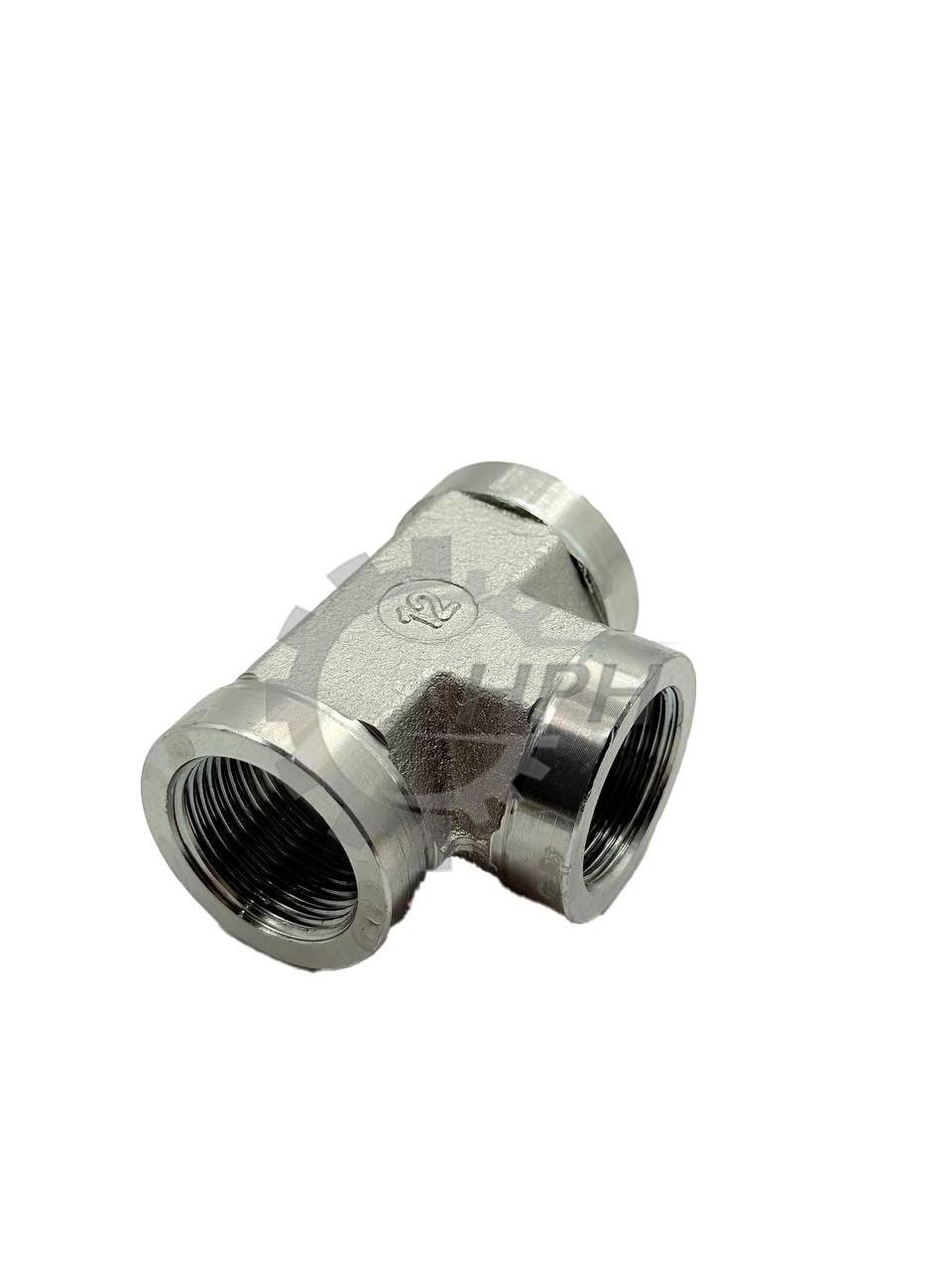

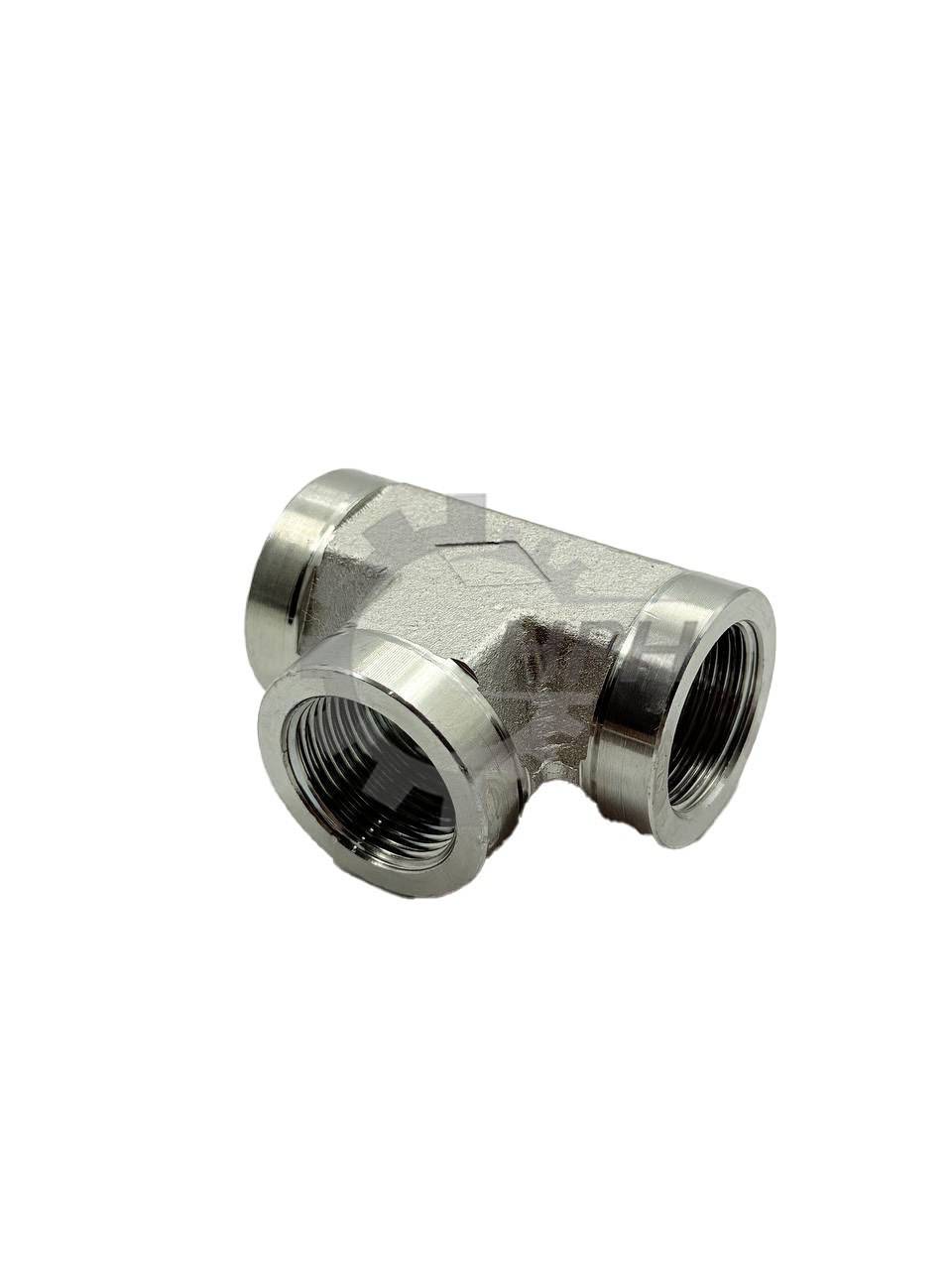

- ساختار: دارای سه دهانه با رزوههای مادگی (داخلی) همسایز است که اجازه میدهد سه مسیر هیدرولیک به یکدیگر متصل شوند یا از یک خط اصلی، دو انشعاب فرعی گرفته شود.
- نوع رزوه: رزوههای داخلی این قطعه معمولاً از استاندارد BSPP (رزوه موازی اینچی) پیروی میکنند که برای اکثر اتصالات هیدرولیک صنعتی استاندارد است.
- کاربرد:
- نصب همزمان دو گیج فشار روی یک خط برای کنترل دقیقتر.
- تقسیم جریان روغن هیدرولیک به دو مصرفکننده مختلف.
- اتصال سنسورها، شیرآلات کوچک یا اتصالات شیلنگ به یک خط اصلی ثابت.

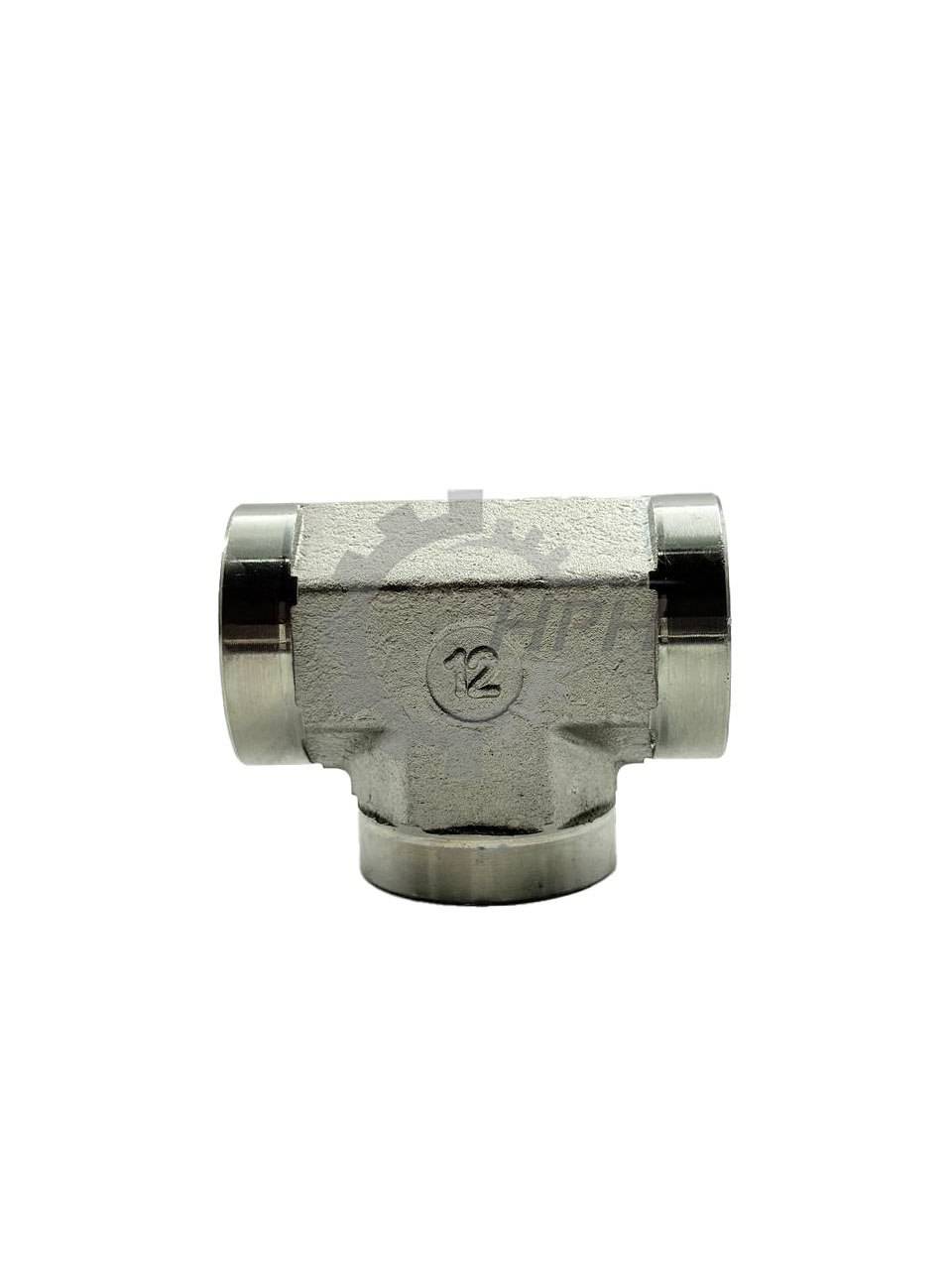

- ویژگی خاص: روی بدنه قطعه عدد “12” حک شده است که معمولاً نشاندهنده سایز اسمی (Dash Size) یا قطر پورت بر حسب ۱۶/۱ اینچ است (در اینجا احتمالاً مربوط به سایز G 3/4″ یا مشابه آن میباشد).
جدول سایزبندیهای رایج (BSPP)
سایز این سهراهیها بر اساس رزوه پورتها تعیین میشود:
| سایز رزوه (BSPP) | سایز اسمی (Dash) | قطر تقریبی ورودی (mm) | سایز آچارخور بدنه (Hex) |
|---|---|---|---|
| G 1/8″ | 02 | 8.5 mm | 14-17 mm |
| G 1/4″ | 04 | 11.5 mm | 19 mm |
| G 3/8″ | 06 | 15.0 mm | 22 mm |
| G 1/2″ | 08 | 19.0 mm | 27 mm |
| G 3/4″ | 12 | 24.5 mm | 32 mm |
| G 1″ | 16 | 30.5 mm | 41 mm |
