توضیحات قطعه

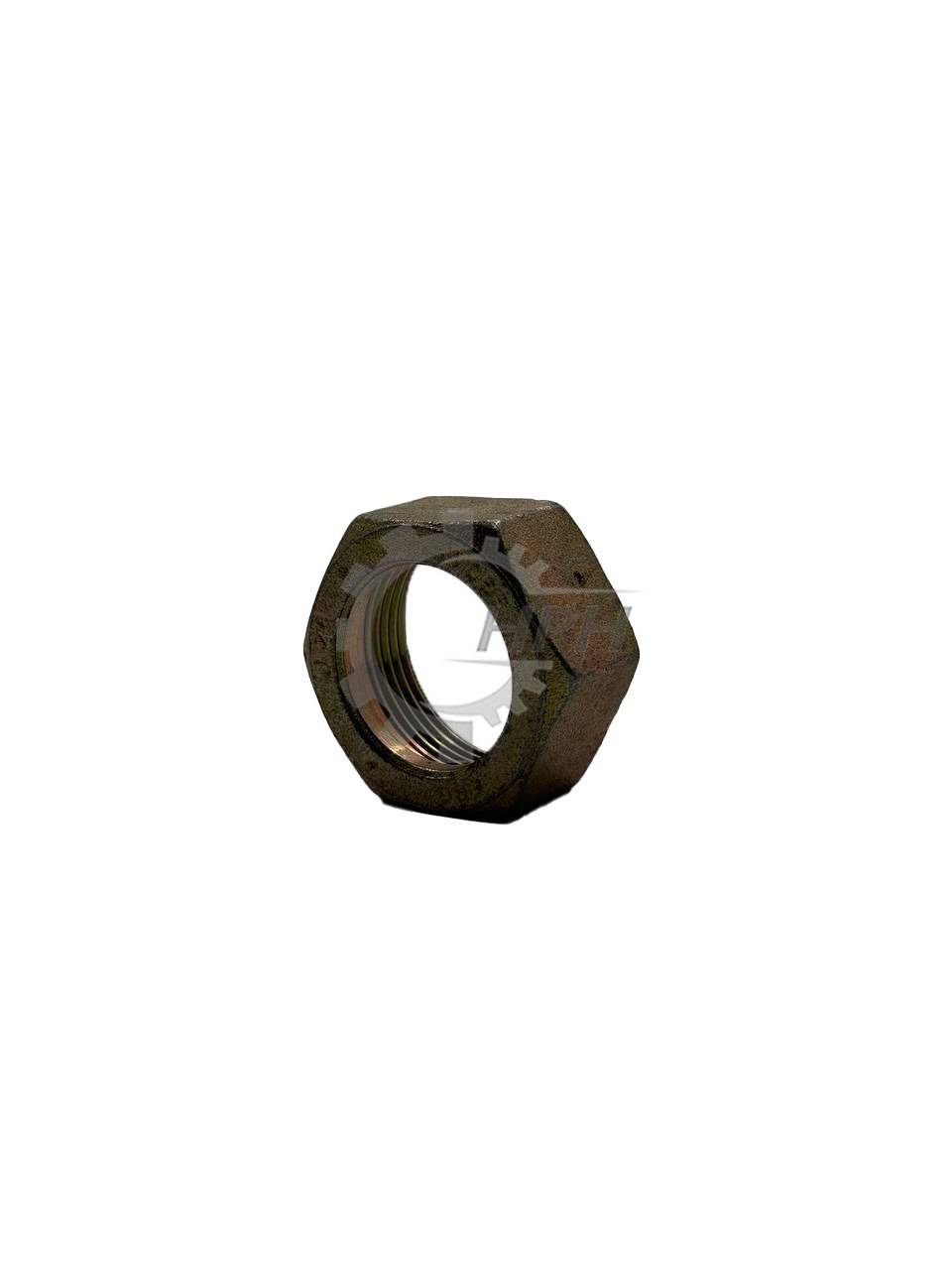

این مهره بخش اصلیِ مکانیزم اتصال «مهره و فِرول» است و وظیفه اصلی آن اعمال فشار مکانیکی بر روی فِرول جهت گاز گرفتن سطح لوله و ایجاد آببندی است.
- ساختار: دارای رزوه داخلی (معمولاً متری ریز) و یک فضای خالی در قسمت جلویی (که به سمت داخل بدنه قرار میگیرد) برای جای گرفتن فِرول است.
- عملکرد: هنگام سفت شدن بر روی بدنه اتصال (نری)، فِرول را به سمت مخروط داخلی بدنه هدایت میکند. با حرکت فِرول در این مخروط، لبههای تیز آن به درون جداره لوله فلزی فرو میرود و اتصال را غیرقابل نفوذ و ضد لغزش میکند.
- جنس: فولاد کربنی سختکاری شده با آبکاری گالوانیزه یا فسفاته (برای تحمل فشار بالا و جلوگیری از خوردگی در محیطهای صنعتی).
جدول سایزبندی مهرههای استاندارد (DIN 2353)
سایز مهرهها دقیقاً متناسب با «قطر بیرونی لولهای» است که قرار است با آن کار کنید:
| سری | برای لوله با قطر خارجی (mm) | سایز رزوه مهره | کاربرد سری |
|---|---|---|---|
| L | 6 mm | M12 × 1.5 | سبک |
| L | 10 mm | M16 × 1.5 | سبک |
| L | 12 mm | M18 × 1.5 | سبک |
| S | 12 mm | M20 × 1.5 | سنگین |
| S | 16 mm | M24 × 1.5 | سنگین |
| S | 20 mm | M30 × 2.0 | سنگین |
