توضیحات قطعه
این اتصال برای گرفتن انشعاب از یک خط اصلی و همزمان تغییر سایز یا نوع اتصال در یکی از مسیرها استفاده میشود.
- ساختار: بدنهی T شکل دارد. یک سمت آن مادگی مهرهای است و دو سمت دیگر نری رزوهدار هستند.

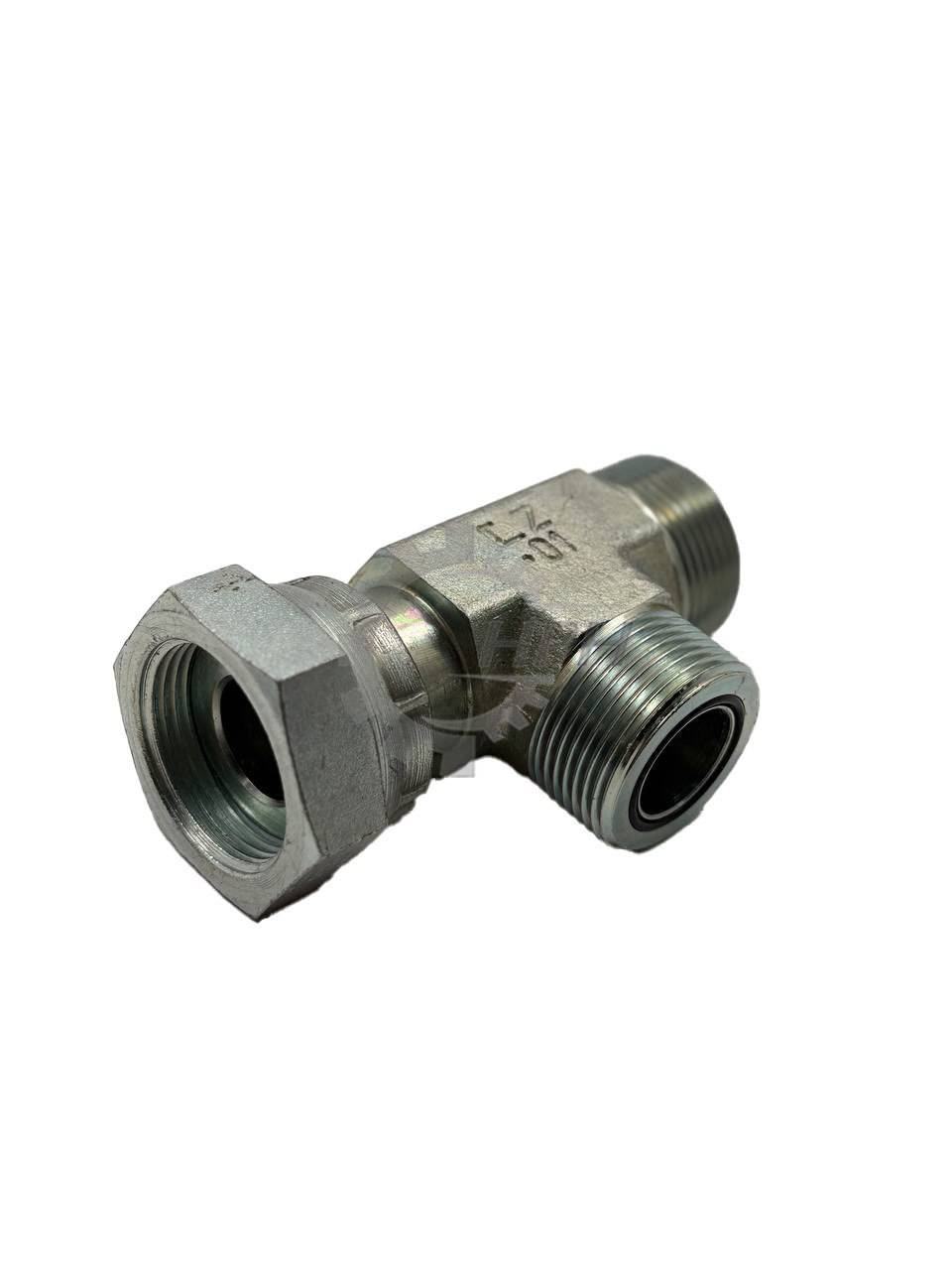

- آببندی: بسته به نوع رزوه، یا با کونیک/اورینگ آببندی میشود یا با واشر تخت / تفلون. در تصویر، یکی از خروجیها شبیه اتصال هیدرولیکی فشارقوی متری/اورینگدار است.
- کاربرد: در مدارهای هیدرولیک، پنوماتیک، خطوط تست فشار و اتصال ابزار دقیق برای تقسیم مسیر یا اتصال همزمان چند قطعه به کار میرود.
- جنس: معمولاً فولاد کربنی با آبکاری کروم یا روی، برای تحمل فشار و جلوگیری از خوردگی.
جدول سایزبندی رایج
چون این قطعه ترکیبی است، سایزها معمولاً بهصورت سایز هر سه سر نوشته میشوند؛ مثلاً M18 x 1.5 / M18 x 1.5 / M18 x 1.5 یا ترکیبی مثل 1/2" BSP / M18 x 1.5 / 1/4" BSP.
| نوع سایز | نمونه سایزهای رایج | توضیح |
|---|---|---|
| متری DIN | M12 x 1.5, M14 x 1.5, M16 x 1.5, M18 x 1.5, M20 x 1.5, M24 x 1.5 | رایج در هیدرولیک اروپایی |
| BSPP | 1/4″, 3/8″, 1/2″, 3/4″, 1″ | رزوه موازی اینچی |
| NPT | 1/4″, 3/8″, 1/2″, 3/4″, 1″ | رزوه مخروطی آمریکایی |
چند ترکیب پرکاربرد
| ترکیب قطعه | کاربرد معمول |
|---|---|
M14 x 1.5 / M14 x 1.5 / M14 x 1.5 |
انشعاب همسایز در سیستمهای متری |
1/2" BSP / 1/2" BSP / 1/4" BSP |
تبدیل و انشعاب در خطوط روغن |
M18 x 1.5 / M18 x 1.5 / 3/8" BSP |
اتصال ترکیبی بین استاندارد متری و اینچی |
