توضیحات قطعه

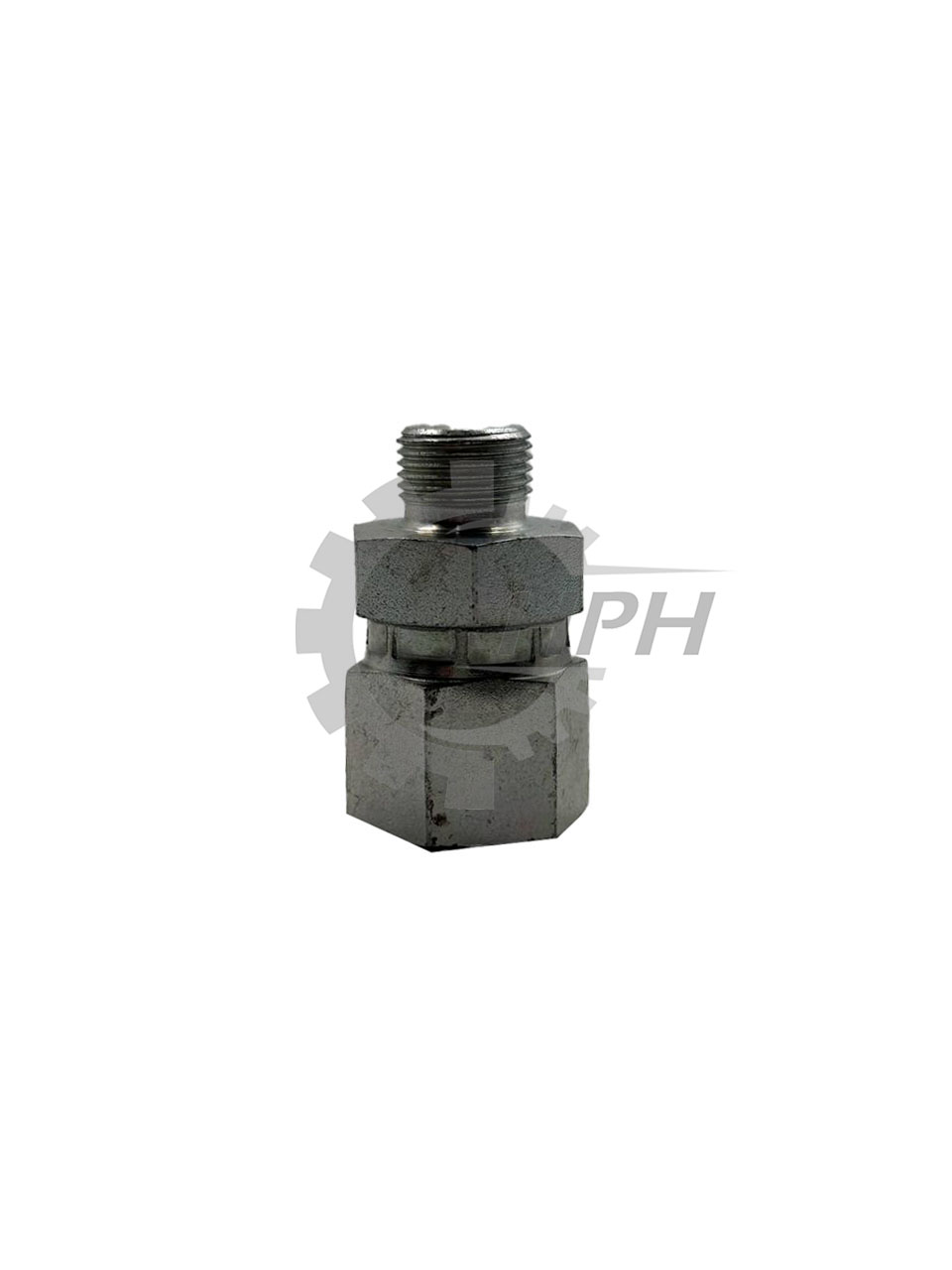

این یک قطعه واسطه پرکاربرد در سیستمهای هیدرولیک است که برای تنظیم جهت، افزایش طول مسیر یا اتصال قطعاتی که رزوههای مشابه دارند اما نیاز به قابلیت چرخش (Swivel) دارند، استفاده میشود.
- ساختار دوگانه: یک سمت دارای رزوه نر (Male) و سمت دیگر دارای مهره هرزگرد مادگی (Female Swivel) است. هر دو سمت دارای نشیمنگاه کونیک ۳۷ درجه برای آببندی هستند.
- قابلیت هرزگردی: بخش مهره مادگی این قطعه قابلیت چرخش مستقل دارد. این ویژگی باعث میشود بتوانید این واسطه را به یک پورت ثابت ببندید و سپس بدون چرخاندنِ کل قطعه، مهره هرزگرد را به شیلنگ یا لوله متصل کنید.
- کاربرد:
- جلوگیری از پیچ خوردن و تاب برداشتن شیلنگها هنگام نصب.
- تبدیلِ خروجیهای نرِ ثابت به خروجیهای متحرک (هزگرد).
- اتصال قطعات در فضاهای محدود که امکان چرخش کامل آچار برای بستن قطعات ثابت وجود ندارد.
جدول سایزبندی متداول (JIC)
| سایز اسمی (Dash) | رزوه (UNF) | قطر تقریبی (mm) | کاربرد |
|---|---|---|---|
| -04 | 7/16″-20 | 11.1 mm | کنترلهای سبک |
| -06 | 9/16″-18 | 14.3 mm | سیستمهای هیدرولیک استاندارد |
| -08 | 3/4″-16 | 19.0 mm | هیدرولیک عمومی |
| -10 | 7/8″-14 | 22.2 mm | فشار متوسط |
| -12 | 1-1/16″-12 | 26.9 mm | خطوط اصلی فشار قوی |
