توضیحات

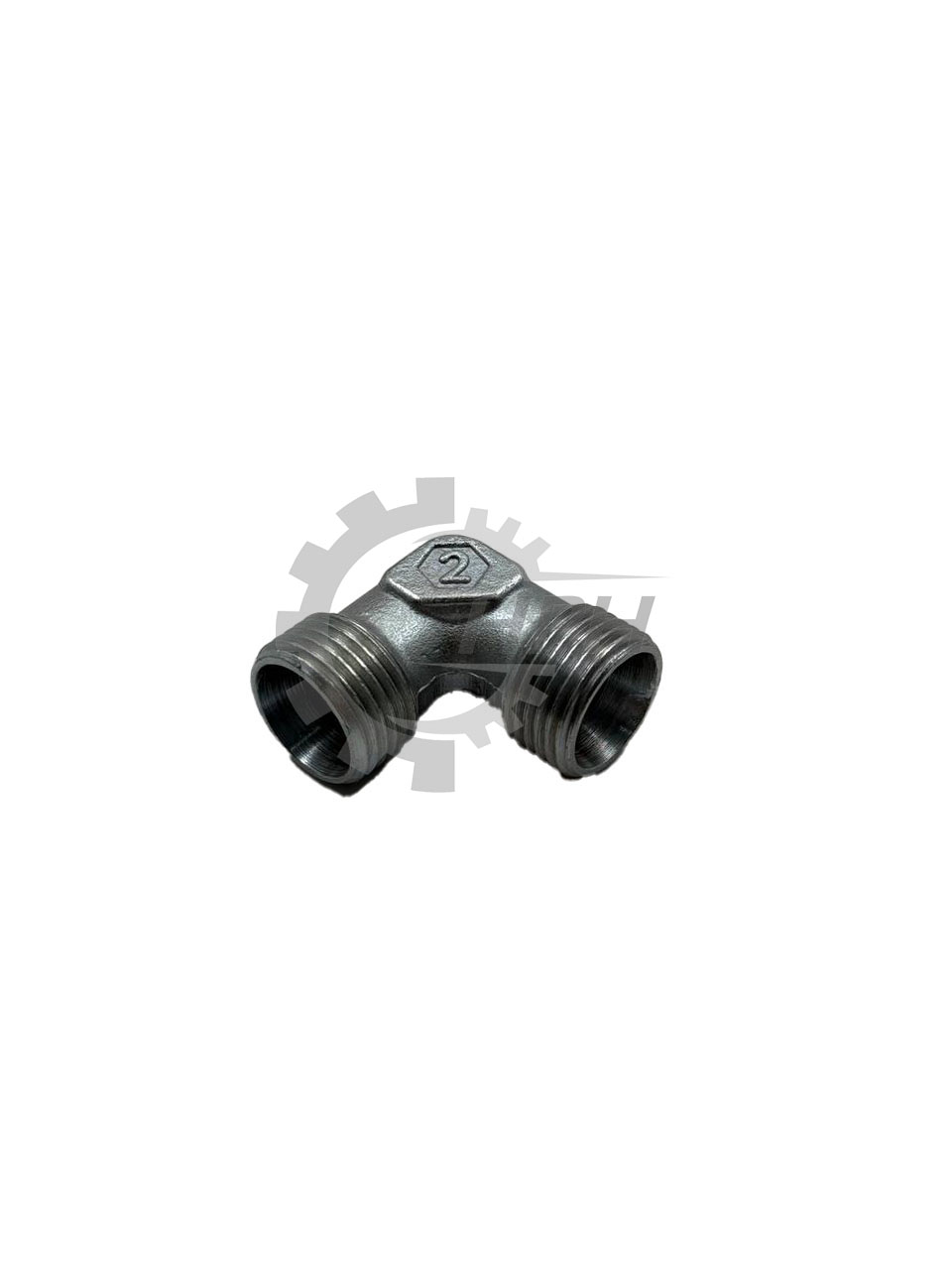

- برای اتصال دو قطعه رزوهای در زاویه ۹۰ درجه به کار میرود.
- باعث کاهش خم شدن شیلنگ و افزایش عمر آن میشود.
- در مدارهای هیدرولیک، پنوماتیک، روغن، آب و سیالات صنعتی کاربرد دارد.
- معمولاً از فولاد کربنی آبکاری شده، استنلس استیل یا برنج ساخته میشود.
- بسته به استاندارد میتواند رزوه BSP، NPT، JIC، ORFS یا Metric داشته باشد.
سایزبندیهای متداول
سایزهای رایج این زانویی به صورت زیر هستند:
| سایز رزوه | قطر اسمی (اینچ) | آچارخور تقریبی |
|---|---|---|
| 1/8″ | DN6 | 14 تا 17 mm |
| 1/4″ | DN8 | 17 تا 19 mm |
| 3/8″ | DN10 | 19 تا 22 mm |
| 1/2″ | DN15 | 24 تا 27 mm |
| 3/4″ | DN20 | 30 تا 32 mm |
| 1″ | DN25 | 36 تا 41 mm |
| 1-1/4″ | DN32 | 46 تا 50 mm |
| 1-1/2″ | DN40 | 55 تا 60 mm |
| 2″ | DN50 | 65 تا 75 mm |
