توضیحات فنی

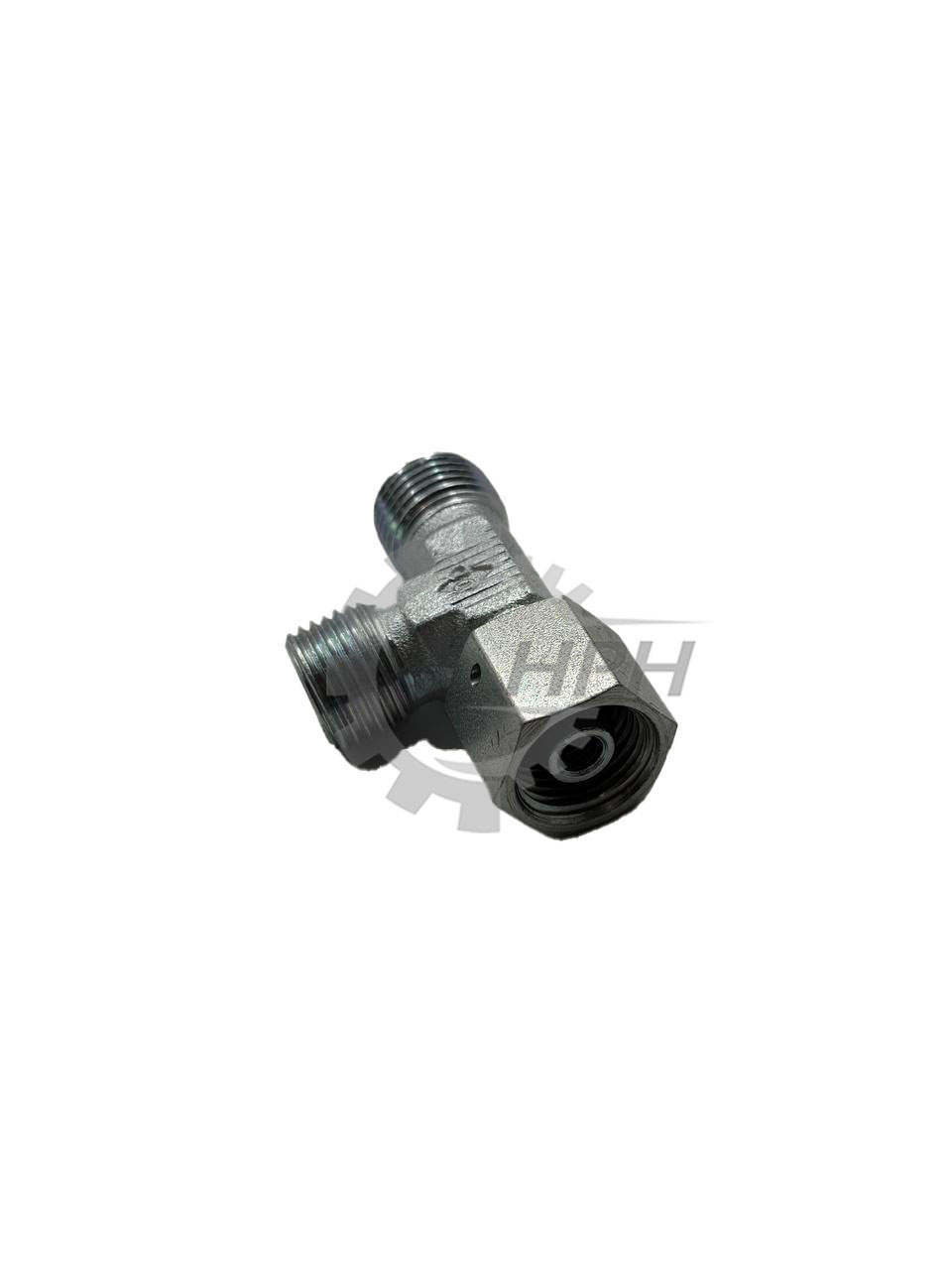

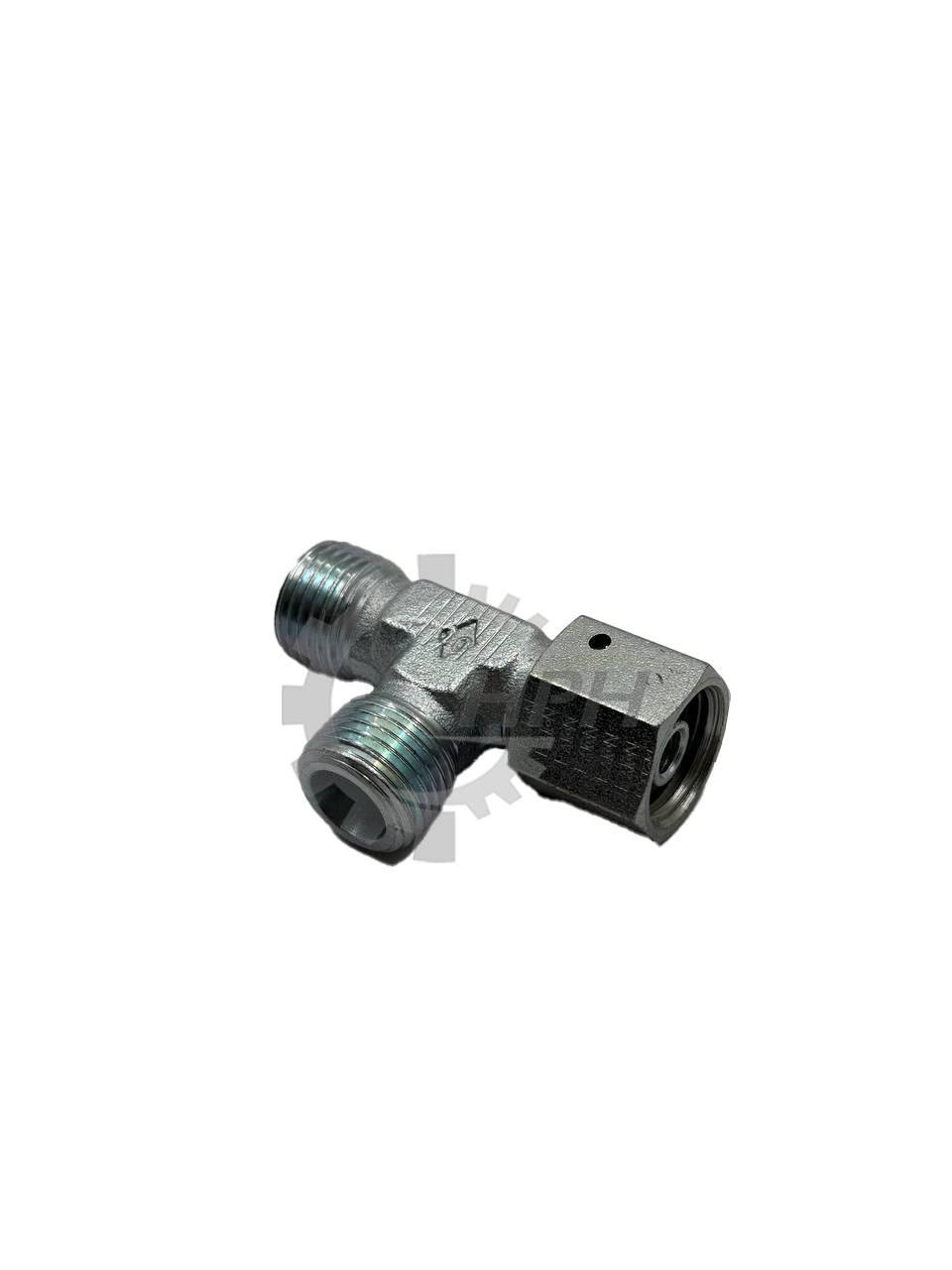

- ساختار: این قطعه دارای دو سمت رزوه نری (Male) و یک سمت مهره مادگی (Female Swivel) است. قسمت مهرهای (Swivel) این امکان را به شما میدهد که بدون چرخاندن کلِ سهراهی، مهره را روی محل مورد نظر محکم کنید.
- کاربرد: برای اتصال لولههای هیدرولیک به پورتهای ثابت یا تقسیم جریان بین مسیرها.
- استاندارد: بسته به نوع رزوهها (که از روی عکس نمیتوان با اطمینان ۱۰۰٪ گفت)، این قطعه معمولاً طبق استانداردهای JIC (37 درجه) یا ORFS (آببندی تخت با اورینگ) یا BSP ساخته میشود. با توجه به ظاهر مهره و نشیمنگاه داخلی، به احتمال بسیار زیاد از نوع JIC یا DKO است.
جدول راهنمای سایزبندی (استاندارد JIC)
سایز این قطعه معمولاً بر اساس سایز لوله (Dash Size) که روی آن نصب میشود، نامگذاری میشود.
| سایز (Dash) | سایز رزوه (UNF) | مناسب برای لوله (OD) |
|---|---|---|
| -4 | 7/16″-20 | 1/4″ (6mm) |
| -6 | 9/16″-18 | 3/8″ (10mm) |
| -8 | 3/4″-16 | 1/2″ (12mm) |
| -10 | 7/8″-14 | 5/8″ (16mm) |
| -12 | 1-1/16″-12 | 3/4″ (18-20mm) |
| -16 | 1-5/16″-12 | 1″ (25mm) |
