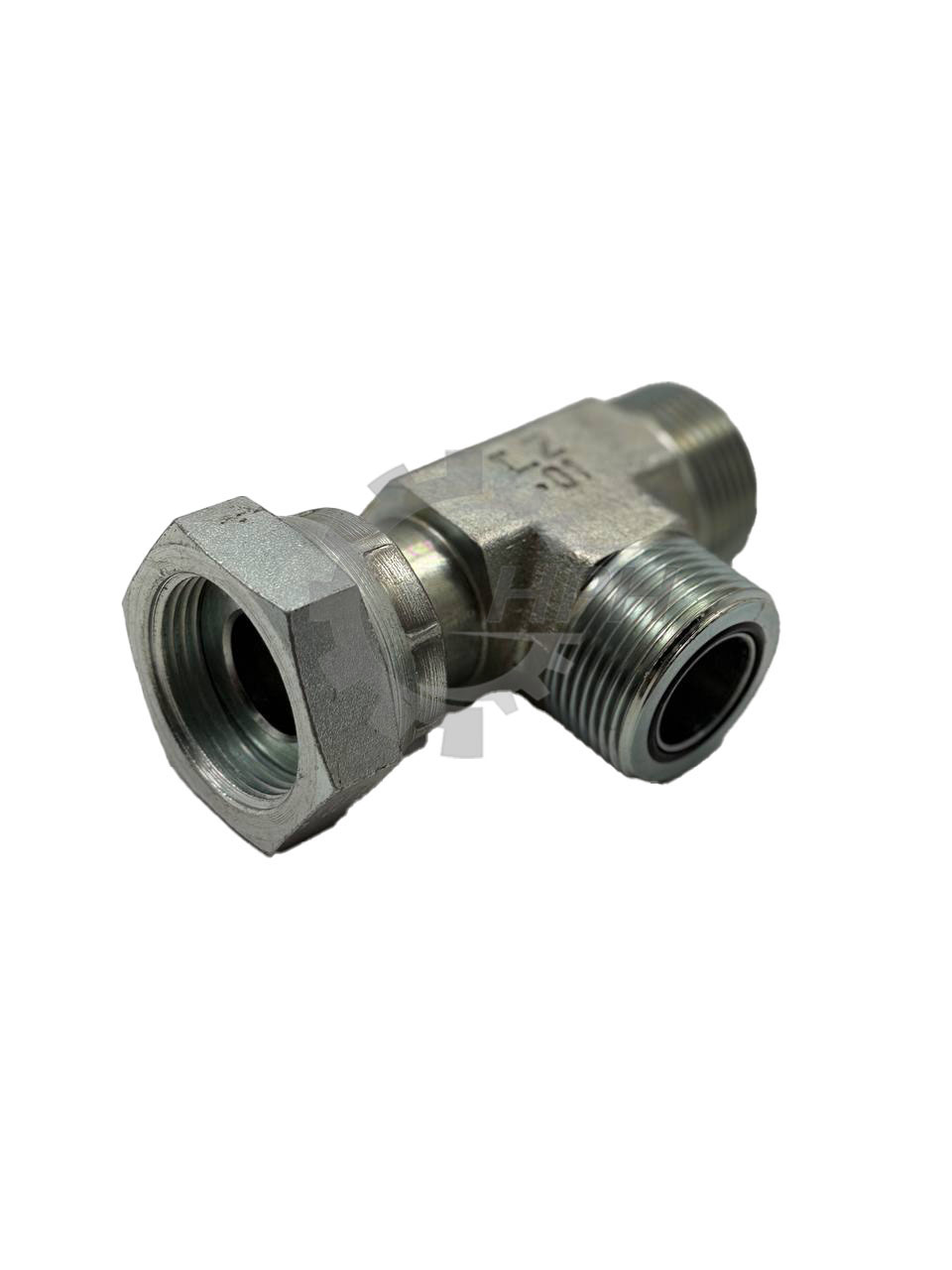

توضیح کوتاه
این قطعه برای تغییر مسیر جریان سیال در سیستمهای هیدرولیک/پنوماتیک استفاده میشود.
ویژگی اصلیاش این است که:
- یک سر آن رزوه نری ORB دارد
- یک سر آن مادگی رزوهای است
- بدنه زانویی ۹۰ درجه دارد
- معمولاً قسمت مفصلی/چرخشی دارد تا هنگام نصب بتوان زاویه را تنظیم کرد
ORB یعنی چه؟
ORB = O-Ring Boss
یعنی اتصال رزوهای که آببندی آن با اورینگ انجام میشود، نه فقط با خود رزوه. این نوع اتصال در هیدرولیک خیلی رایج است چون آببندی مطمئنتری دارد.
جدول سایزبندیهای رایج این قطعه
در فیتینگهای ORB معمولاً سایز رزوه بر اساس شماره Dash و معادل رزوه اینچی مشخص میشود:
| Dash Size | رزوه ORB رایج | گام رزوه تقریبی |
|---|---|---|
| -4 | 7/16″-20 UNF | 20 |
| -6 | 9/16″-18 UNF | 18 |
| -8 | 3/4″-16 UNF | 16 |
| -10 | 7/8″-14 UNF | 14 |
| -12 | 1-1/16″-12 UNF | 12 |
| -16 | 1-5/16″-12 UNF | 12 |
| -20 | 1-5/8″-12 UNF | 12 |
| -24 | 1-7/8″-12 UNF | 12 |
