توضیحات قطعه

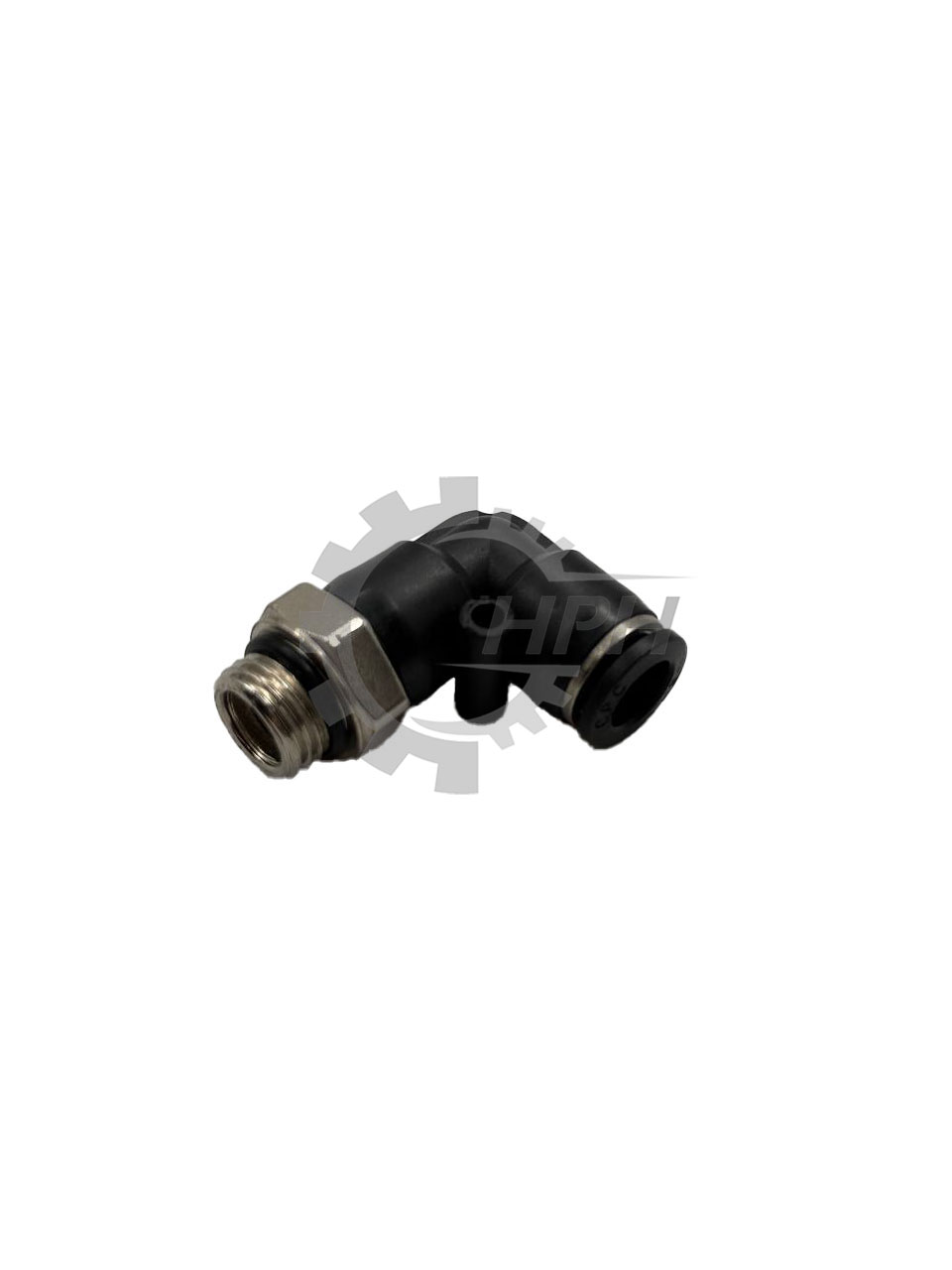

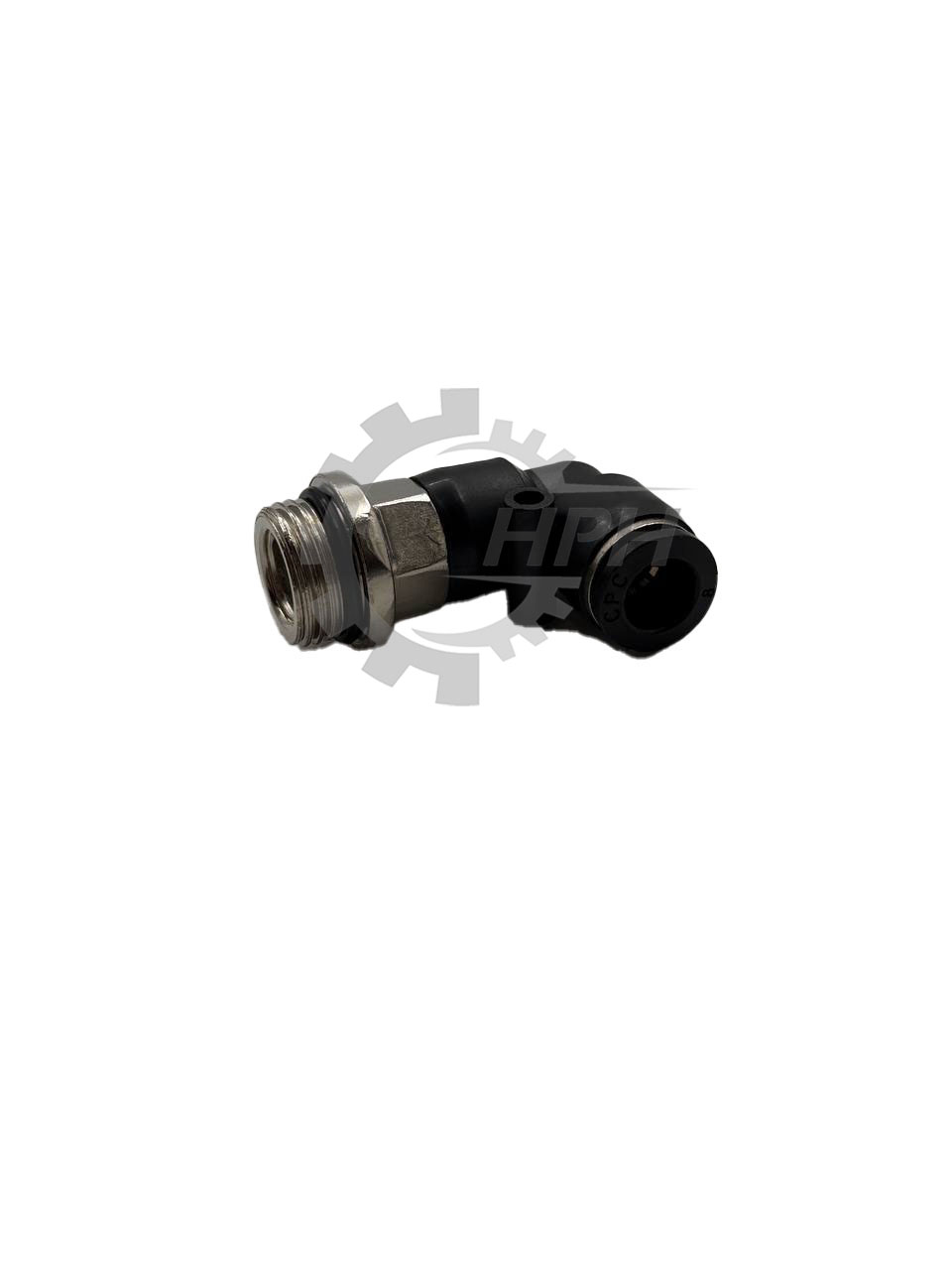

این اتصال نسخه مینیاتوری یا کوچک فیتینگهای پنوماتیک است که برای فضاهای بسیار محدود و قطعات ظریف طراحی شده است:
- نوع اتصال: در یک سمت دارای مکانیزم فیتینگی (Push-in) برای اتصال سریع شیلنگ هوای فشرده و در سمت دیگر دارای رزوه نر (معمولاً سایز M5) است.
- ویژگی خاص (Swivel): بدنه پلاستیکی مشکی رنگ میتواند حول پایه فلزی خود به صورت ۳۶۰ درجه بچرخد. این ویژگی به شما اجازه میدهد بعد از محکم کردن رزوه، خروجی شیلنگ را در هر جهتی که میخواهید تنظیم کنید.
- آببندی: اگر به پایه فلزی دقت کنید، یک واشر مشکی (O-ring) کوچک در انتهای رزوه قرار دارد. این واشر وظیفه آببندی را بر عهده دارد و باعث میشود نیازی به نوار تفلون نداشته باشید.
- کاربرد: بیشتر در جکهای پنوماتیک کوچک (قلمی)، شیرهای برقی مینیاتوری، دستگاههای آزمایشگاهی و سیستمهای دقیق اتوماسیون که فضای کمی دارند استفاده میشود.
جدول سایزبندی رایج (سری مینی و استاندارد)
سایز این قطعات با ترکیب “قطر شیلنگ خور” و “سایز رزوه” مشخص میشود:
| قطر شیلنگ خور (mm) | سایز رزوه | نوع رزوه | فشار کاری (Bar) |
|---|---|---|---|
| 4 mm | M5 | متریک (بسیار رایج) | 0 – 10 Bar |
| 4 mm | 1/8″ | BSP (تخت یا کونیک) | 0 – 10 Bar |
| 6 mm | M5 | متریک | 0 – 10 Bar |
| 6 mm | 1/8″ | BSP | 0 – 10 Bar |
