توضیحات قطعه

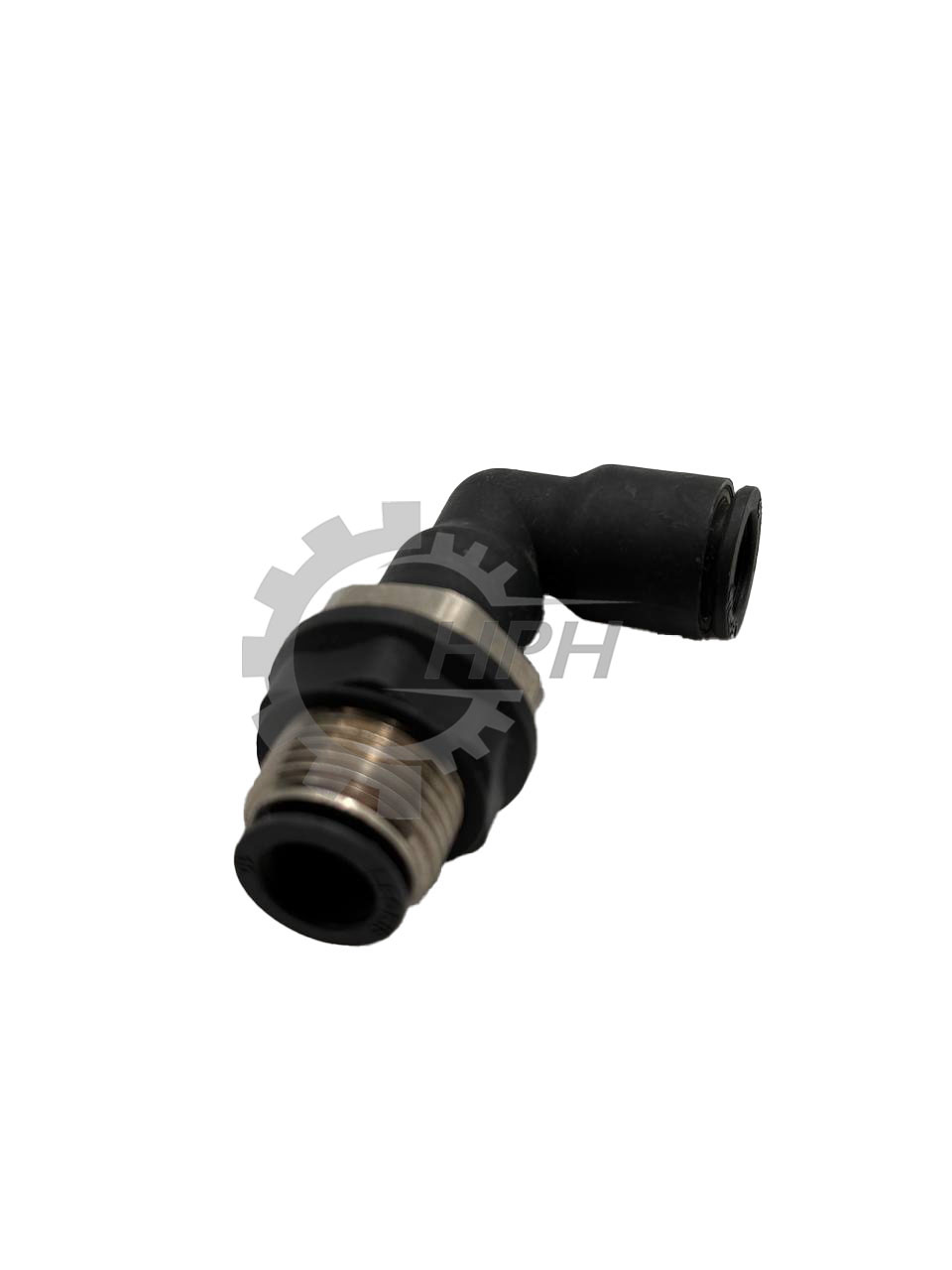

این اتصال مخصوص سیستمهای پنوماتیک (بادی) است و برای تغییر مسیر ۹۰ درجه لولههای پلاستیکی (معمولاً پلیاورتان یا نایلون) به کار میرود.
- مکانیزم فیتینگی: مهمترین ویژگی این قطعه، نحوه اتصال لوله به آن است. شما فقط کافی است شیلنگ پنوماتیک را با کمی فشار داخل دهانه سیاه رنگ (سمت راست بالا) وارد کنید. چنگکهای داخلی، شیلنگ را محکم میگیرند و آببندی میکنند. برای آزاد کردن شیلنگ نیز کافی است حلقه لبه دهانه را به سمت داخل فشار دهید و شیلنگ را بیرون بکشید.
- بدنه دو تکه: بخش بالایی (پلاستیکی) معمولاً قابلیت چرخش ۳۶۰ درجه حول محور پایه (فلزی) را دارد که به آن Swivel میگویند. این ویژگی باعث میشود بعد از بستن رزوه در محل مورد نظر، بتوانید جهت خروجی شیلنگ را به راحتی تنظیم کنید.
- کاربرد: اتوماسیون صنعتی، جکهای بادی، سیستمهای ترمز بادی و هر جایی که نیاز به انتقال هوای فشرده با سرعت نصب بالا باشد.
جدول سایزبندی رایج
سایز این قطعات با دو پارامتر شناخته میشود: قطر خارجی لوله خور و سایز رزوه.
| سایز شیلنگ خور (mm) | سایز رزوه (اینچ) | فشار کاری (Bar) | دمای کاری (C°) |
|---|---|---|---|
| 4 mm | M5 / 1/8″ | 0 – 10 Bar | -5 تا +60 |
| 6 mm | 1/8″ / 1/4″ | 0 – 10 Bar | -5 تا +60 |
| 8 mm | 1/8″ / 1/4″ / 3/8″ | 0 – 12 Bar | -5 تا +60 |
| 10 mm | 1/4″ / 3/8″ / 1/2″ | 0 – 12 Bar | -5 تا +60 |
| 12 mm | 3/8″ / 1/2″ | 0 – 12 Bar | -5 تا +60 |
