توضیحات قطعه

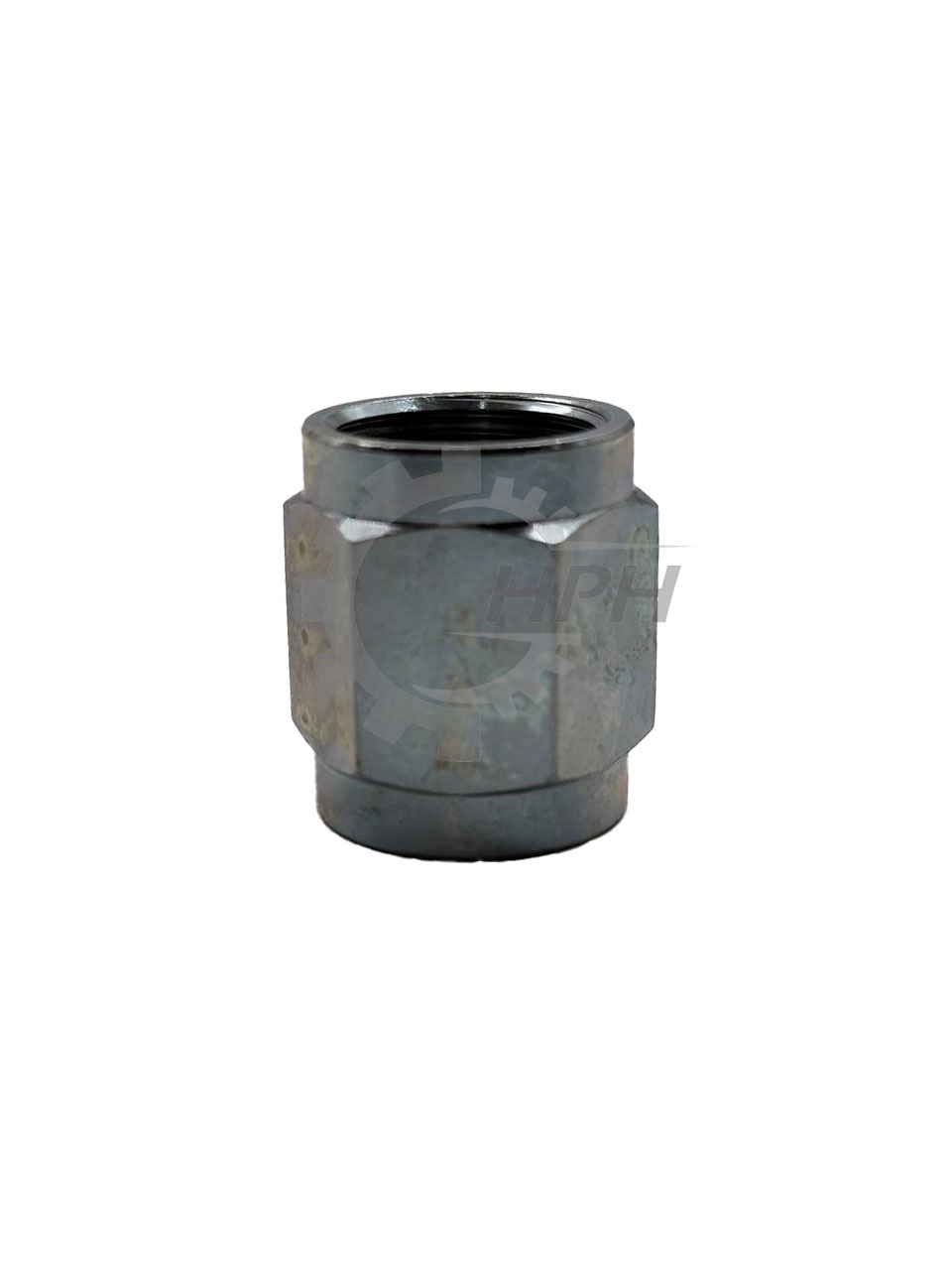

این قطعه یکی از سادهترین و در عین حال پرکاربردترین اتصالات در سیستمهای لولهکشی و هیدرولیک/پنوماتیک است.
- ساختار: دارای رزوه مادگی (داخلدنده) در هر دو سمت است. بدنه این قطعه معمولاً ششضلعی (آچارخور) طراحی میشود تا به راحتی با آچار قابل سفت و محکم شدن باشد.
- کاربرد: برای اتصال دو قطعه «نر» (مانند دو مغزی، دو سر شیلنگ نر، یا یک لوله و یک قطعه دیگر) به یکدیگر استفاده میشود. همچنین برای افزایش طول لولهها یا اتصال شیرآلات و تجهیزات اندازهگیری (مثل گیج فشار) به خط اصلی کاربرد دارد.
- مزیت: ایجاد اتصال محکم و دائم بین دو قطعه نر. اگر یکی از سمتها سایز متفاوتی داشته باشد، به آن تبدیل مادگی به مادگی گفته میشود که برای تغییر سایز در طول مسیر استفاده میشود.
جدول سایزبندی متداول (بر اساس رزوه BSP)
| سایز نامی (اینچ) | قطر داخلی تقریبی (mm) | کاربرد |
|---|---|---|
| 1/8″ | 9 mm | پنوماتیک و ابزار دقیق |
| 1/4″ | 12 mm | پنوماتیک و هیدرولیک سبک |
| 3/8″ | 15 mm | هیدرولیک صنعتی |
| 1/2″ | 19 mm | سیستمهای انتقال سیال |
| 3/4″ | 24 mm | سیستمهای پرفشار |
| 1″ | 30 mm | خطوط اصلی انتقال |
