توضیحات قطعه
این قطعه برای مسدود کردن (کور کردن) پورتهای رزوهدار در بلوکهای هیدرولیک، پمپها، شیرآلات و سایر تجهیزات هیدرولیکی استفاده میشود.

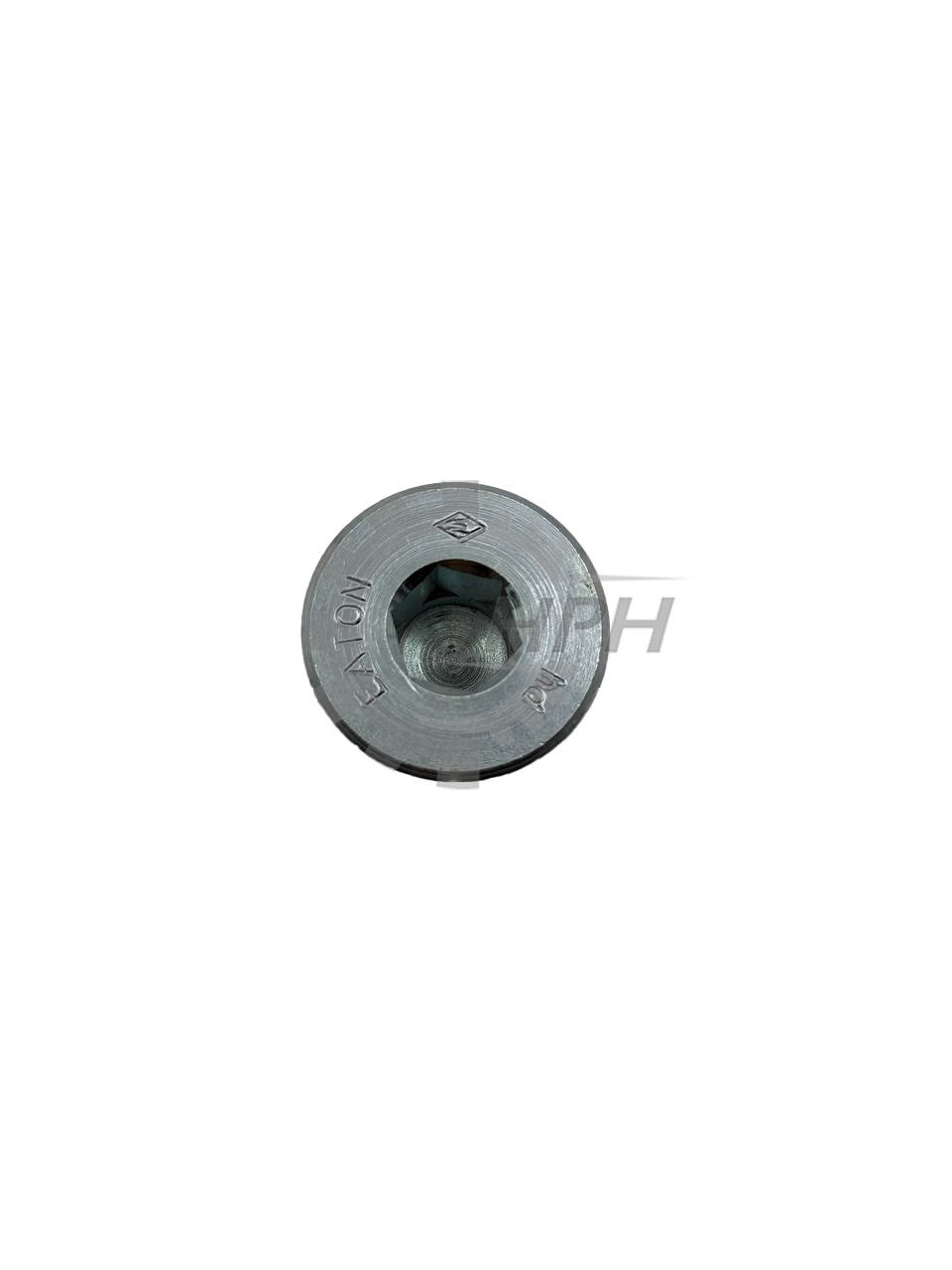

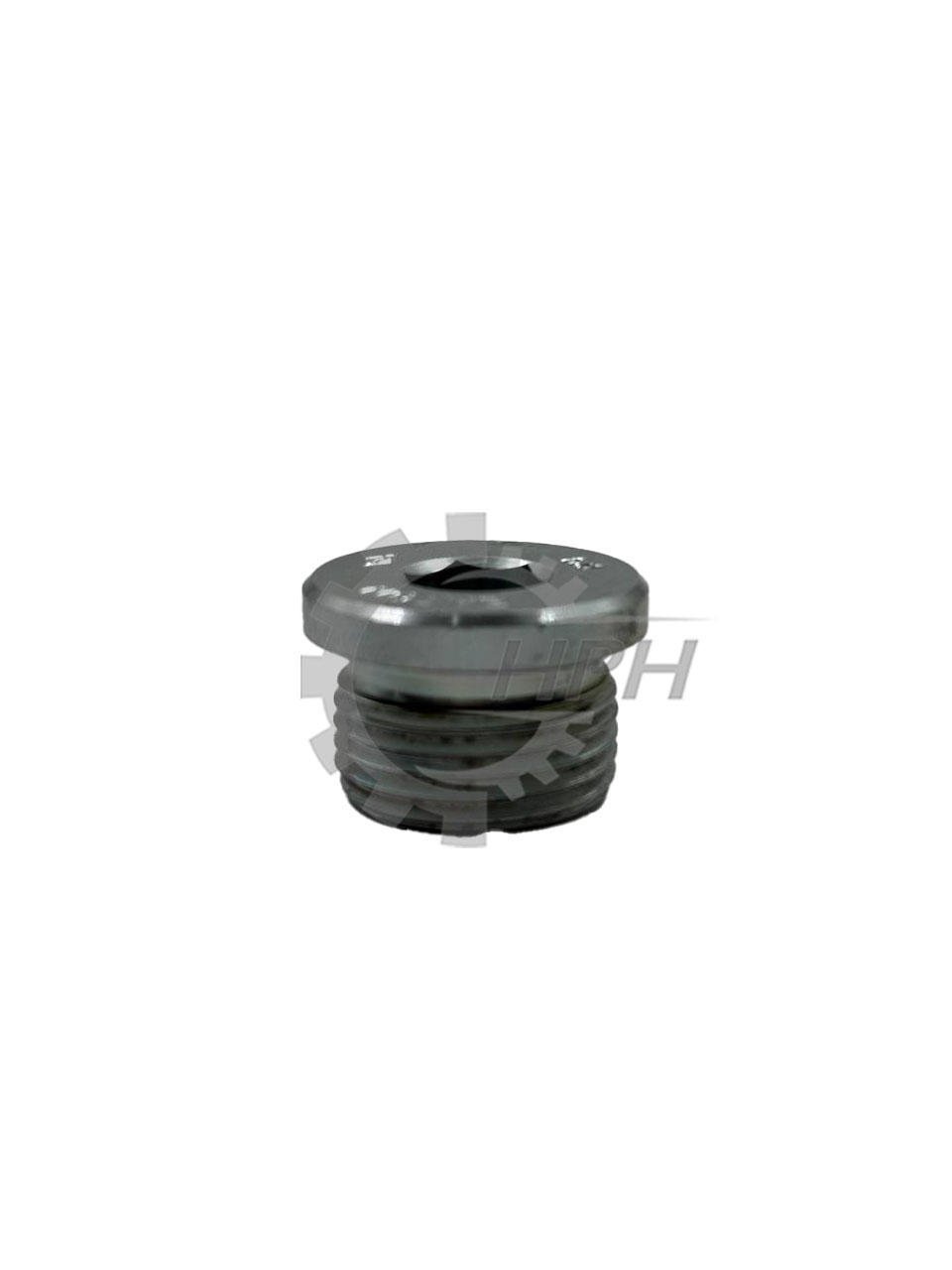

- طراحی: برخلاف درپوشهای معمولی که سر ششضلعی بیرونی دارند، این قطعه دارای آچارخور داخلی (Hex Socket) است. این ویژگی باعث میشود در فضاهای تنگ که امکان چرخش آچار معمولی وجود ندارد، بتوان آن را با یک آچار آلن به راحتی باز و بسته کرد.

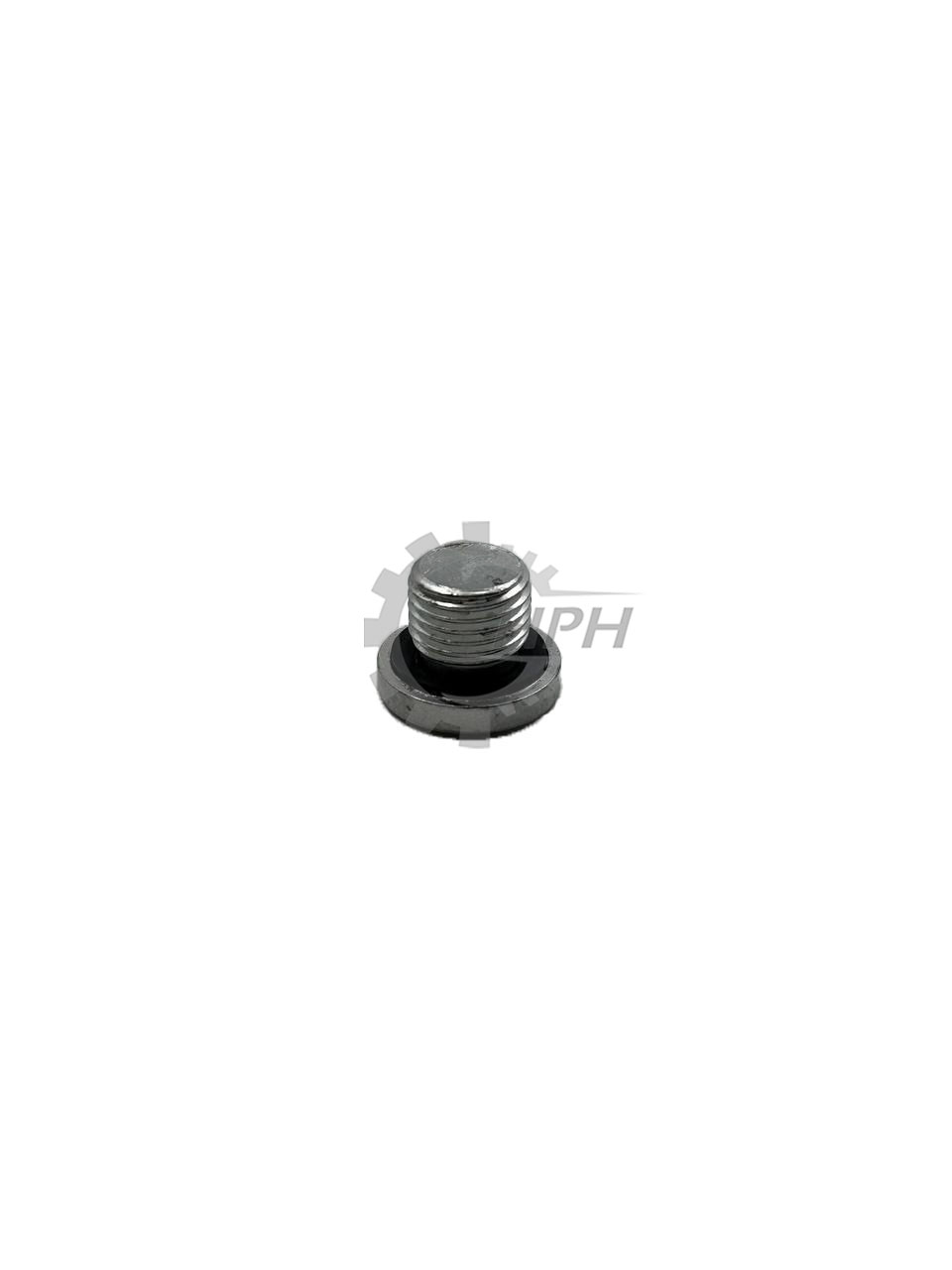

- آببندی: این مدلها معمولاً در دو نوع “بدون واشر” (برای رزوههای مخروطی مثل NPT) و “با واشر/اورینگ” (برای رزوههای موازی مثل BSP یا Metric) تولید میشوند. با توجه به تصویر، این یک درپوش رزوه موازی استاندارد است که معمولاً به یک واشر (مانند واشر مسی یا واشر Usit) برای آببندی نیاز دارد.
- مزیت: سطح تخت و ارتفاع کم آن باعث میشود پس از نصب، قطعه کاملاً همسطح یا پایینتر از بدنه اصلی قرار گیرد که هم ظاهر مرتبتری ایجاد میکند و هم مانع از گیر کردن اشیاء خارجی به آن میشود.
جدول سایزبندی رایج (رزوههای موازی – BSP/Metric)
این درپوشها معمولاً بر اساس سایز رزوه پورتهایی که باید مسدود کنند، نامگذاری میشوند:
| سایز رزوه | قطر خارجی رزوه (تقریبی) | کاربرد |
|---|---|---|
| G 1/8″ | 9.7 mm | بلوکهای کوچک و سنسورهای فشار |
| G 1/4″ | 13.1 mm | پورتهای پرکاربرد شیرآلات |
| G 3/8″ | 16.6 mm | بلوکهای هیدرولیک عمومی |
| G 1/2″ | 20.9 mm | پورتهای اصلی پمپها و شیرهای سنگین |
| M14x1.5 | 14 mm | پورتهای متری (استاندارد DIN) |
