توضیحات قطعه

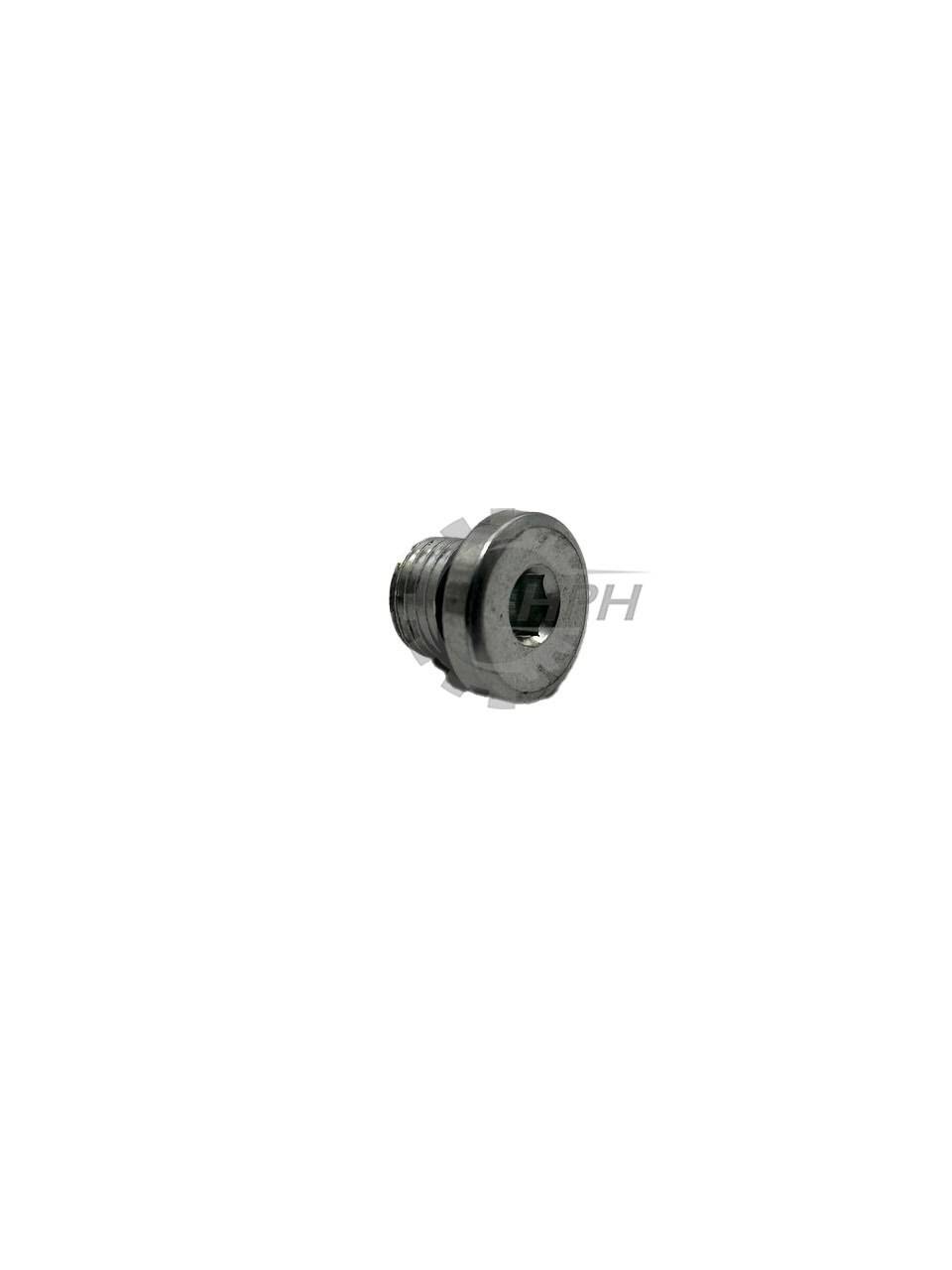

این قطعه یکی از پرکاربردترین تجهیزات جانبی در سیستمهای هیدرولیک برای «کور کردن» یا مسدود کردن پورتهای رزوهدار است.
- کاربرد: از این درپوش برای بستن خروجیهای اضافی روی بلوکهای هیدرولیک، پمپها، شیرآلات یا اتصالات چند راهی که در لحظه نیازی به آنها نیست، استفاده میشود.
- مزیت طراحی: به دلیل داشتن حفره ششضلعی (آلنی) در مرکز، این قطعه کاملاً همسطح یا پایینتر از سطح قطعه اصلی قرار میگیرد. این ویژگی باعث میشود در فضاهای بسیار تنگ که امکان چرخاندن آچار تخت یا رینگی وجود ندارد، بتوان آن را به راحتی نصب یا باز کرد.
- نحوه آببندی: این درپوشها معمولاً در زیر لبهشان دارای یک واشر تخت (Usit Ring یا Bonded Seal) هستند که وظیفه آببندی کامل روغن و جلوگیری از نشتی را بر عهده دارد.
جدول سایزبندی استاندارد (رزوه BSP / گازی)
سایزبندی این درپوشها دقیقاً مطابق با استاندارد رزوههای BSP (گازی) رایج در بازار ایران است:
| سایز رزوه | قطر خارجی تقریبی (میلیمتر) | کاربرد |
|---|---|---|
| G 1/8″ | ~9.7 | بلوکهای هیدرولیک کوچک / سنسورها |
| G 1/4″ | ~13.1 | پورتهای خروجی استاندارد |
| G 3/8″ | ~16.6 | مسیرهای جریان متوسط |
| G 1/2″ | ~20.9 | پورتهای اصلی پمپ و جک |
| G 3/4″ | ~26.4 | خطوط فشار بالا و برگشت |
| G 1″ | ~33.2 | اتصالات ورودی مخزن و فیلترها |
