توضیحات قطعه
این قطعه برای مسدود کردن (کور کردن) مسیر روغن در سیستمهای هیدرولیک استفاده میشود.
- ساختار داخلی: این درپوش دارای یک مهره هرزگرد با رزوه داخلی (مادگی) است. در انتهای بنبست این مهره، یک نشیمنگاه مخروطی وجود دارد که دقیقاً با زاویه ۳۷ درجه (استاندارد JIC) طراحی شده است.
- نحوه عملکرد: این درپوش روی اتصالات نر JIC بسته میشود. با سفت کردن مهره، سطوح مخروطی نر و مادگی روی هم قرار گرفته و آببندی فلز به فلز (بدون نیاز به واشر یا تفلون) ایجاد میکنند.
- کاربرد: مسدود کردن موقت یا دائم خروجی پمپها، شیرآلات یا انتهای شیلنگهایی که فعلاً در مدار نیستند، جهت جلوگیری از خروج روغن و ورود آلودگی به سیستم.

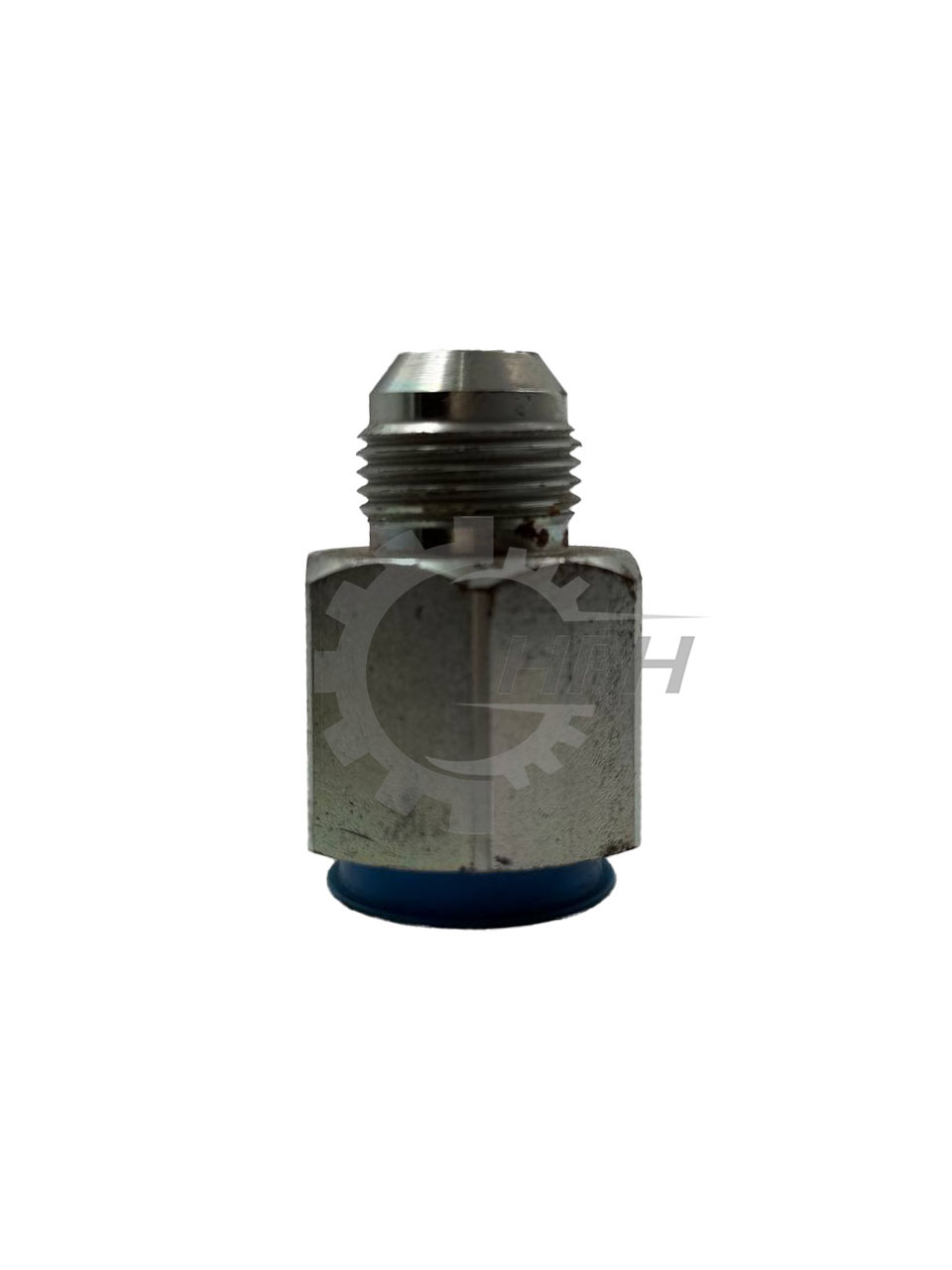

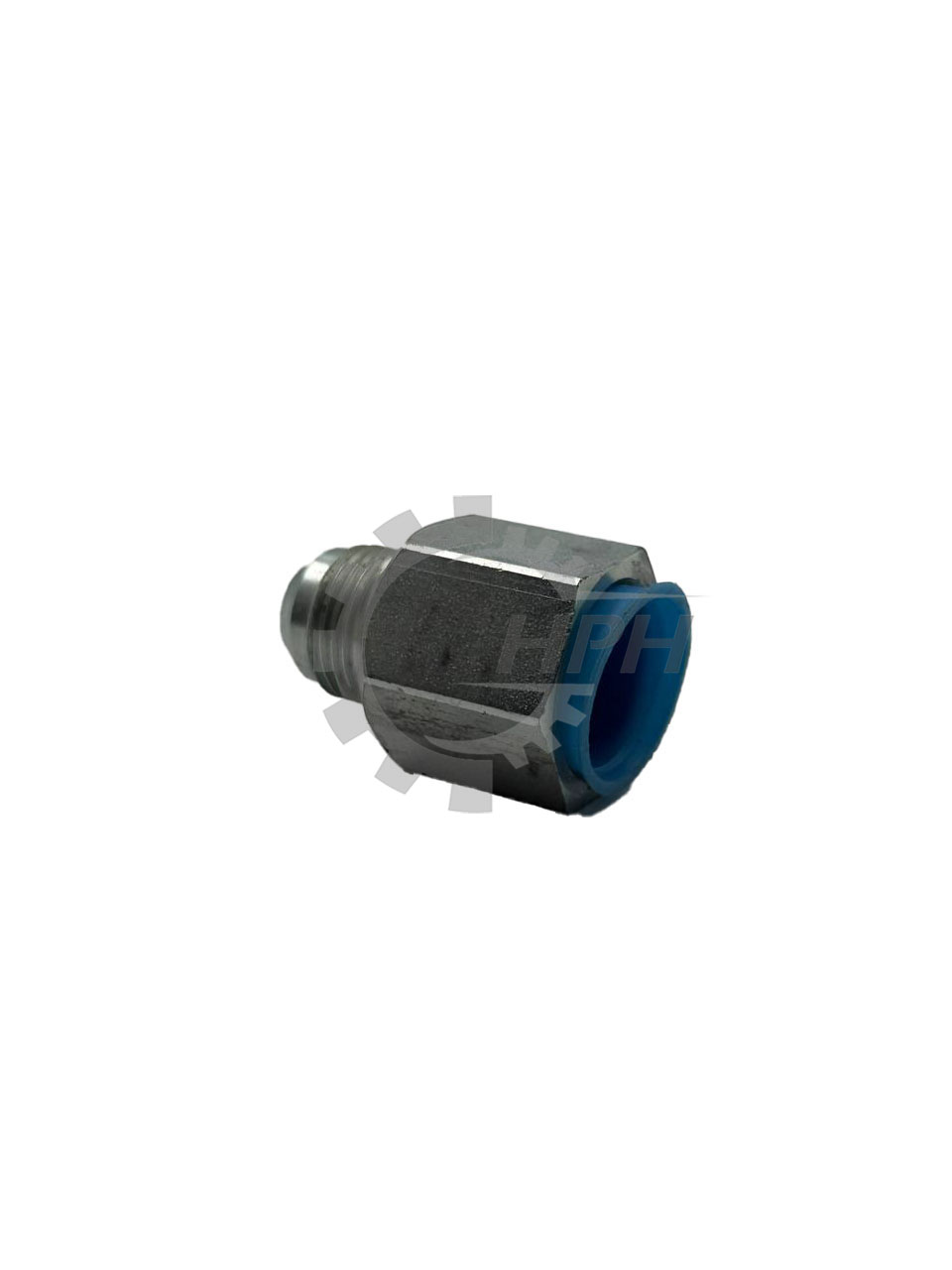

- درپوش پلاستیکی (آبی رنگ): آن قطعه پلاستیکی آبی که در تصویر میبینید، صرفاً یک گردگیر حفاظتی است که قبل از نصب اصلی باید دور انداخته شود تا رزوهها و داخل قطعه تمیز بماند.
جدول سایزبندی رایج (استاندارد JIC)
سایز این درپوشها بر اساس نمره لوله یا شیلنگی که آن را کور میکنند (Dash Size) شناخته میشود:
| سایز اسمی (Dash) | سایز رزوه (UN/UNF) | قطر خارجی لوله (اینچ) | حداکثر فشار (Bar) |
|---|---|---|---|
| -04 | 7/16″ – 20 | 1/4″ | 350 Bar |
| -06 | 9/16″ – 18 | 3/8″ | 350 Bar |
| -08 | 3/4″ – 16 | 1/2″ | 315 Bar |
| -10 | 7/8″ – 14 | 5/8″ | 250 Bar |
| -12 | 1-1/16″ – 12 | 3/4″ | 215 Bar |
| -16 | 1-5/16″ – 12 | 1″ | 200 Bar |
