توضیحات قطعه
این قطعه به عنوان یک رابط بین دو بخش سیستم هیدرولیک عمل میکند که یکی از آنها دارای رزوه مادگی متری است.

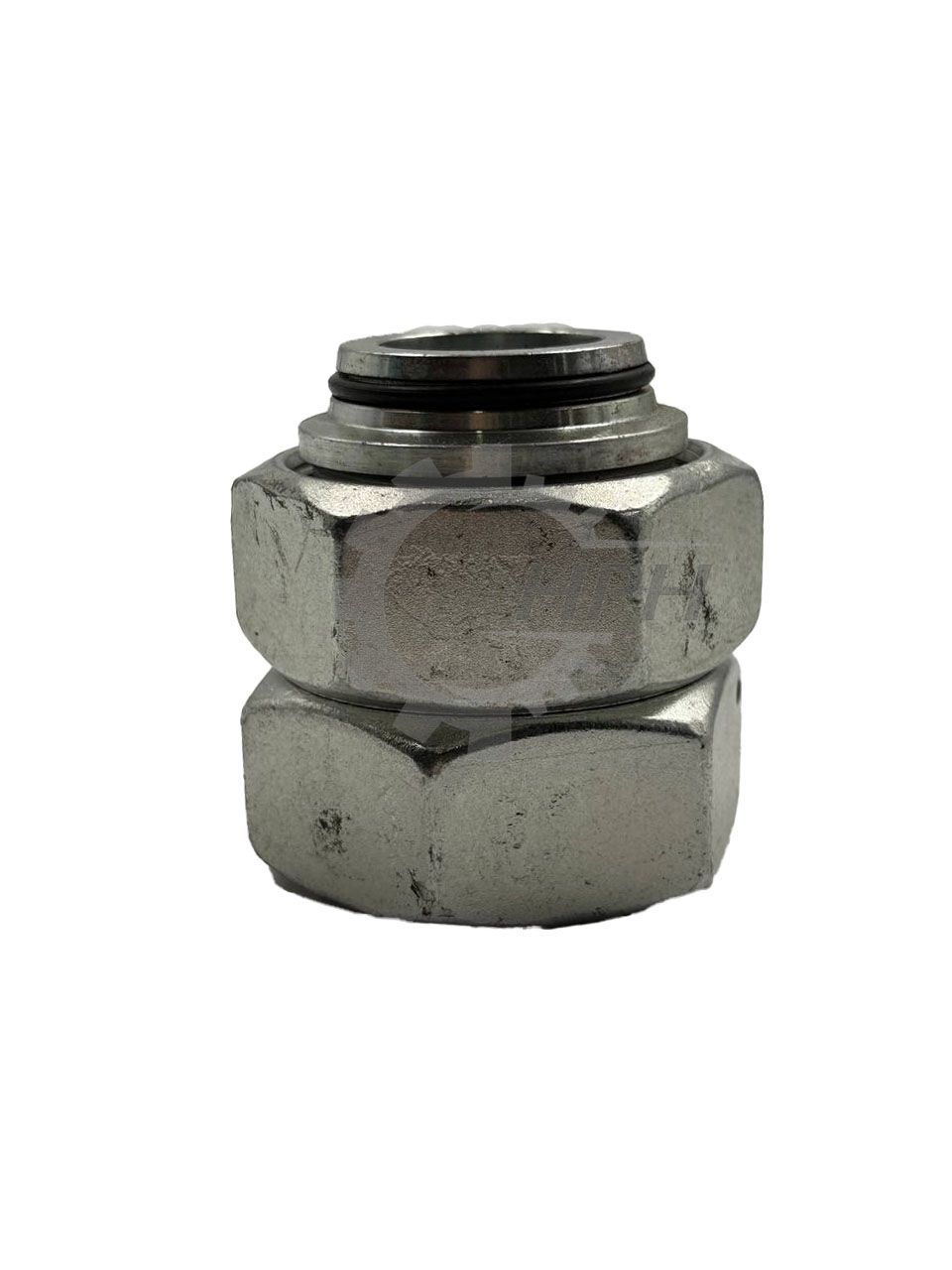

- نوع آببندی (DKO): همانطور که در تصویر مشخص است، در قسمت بالایی یک اورینگ (O-ring) روی لبه مخروطی قرار دارد. این طراحی طبق استاندارد آلمانی DIN 2353 است و آببندی بسیار مطمئنی را در فشارهای بالا فراهم میکند.
- مهره هرزگرد (Swivel Nut): بخش پایینی قطعه دارای مهرهای است که به صورت آزاد میچرخد. این ویژگی به شما اجازه میدهد قطعه را به یک سرشیلنگ یا لوله ثابت متصل کنید، بدون اینکه نیاز باشد کل شیلنگ یا بدنه قطعه را بچرخانید.
- سری L و S: این اتصالات در دو تیپ L (سبک – Light) برای فشارهای متوسط و S (سنگین – Heavy) برای فشارهای بسیار بالا تولید میشوند.
- کاربرد: اتصال شیلنگهای هیدرولیک به شیرآلات، پمپها یا بلوکهای هیدرولیکی که دسترسی برای چرخاندن شیلنگ در آنها محدود است.
جدول سایزبندی رایج (استاندارد متری DIN)
سایز این قطعات بر اساس قطر خارجی لولهای (Tube OD) که به آن متصل میشوند، شناخته میشود:
| سایز لوله (mm) | سری (L/S) | سایز رزوه (Metric) | گام رزوه |
|---|---|---|---|
| 8 mm | L / S | M14 / M16 | 1.5 |
| 10 mm | L / S | M16 / M18 | 1.5 |
| 12 mm | L / S | M18 / M20 | 1.5 |
| 15 mm | L | M22 | 1.5 |
| 16 mm | S | M24 | 1.5 |
| 22 mm | L | M30 | 2.0 |
