توضیحات قطعه

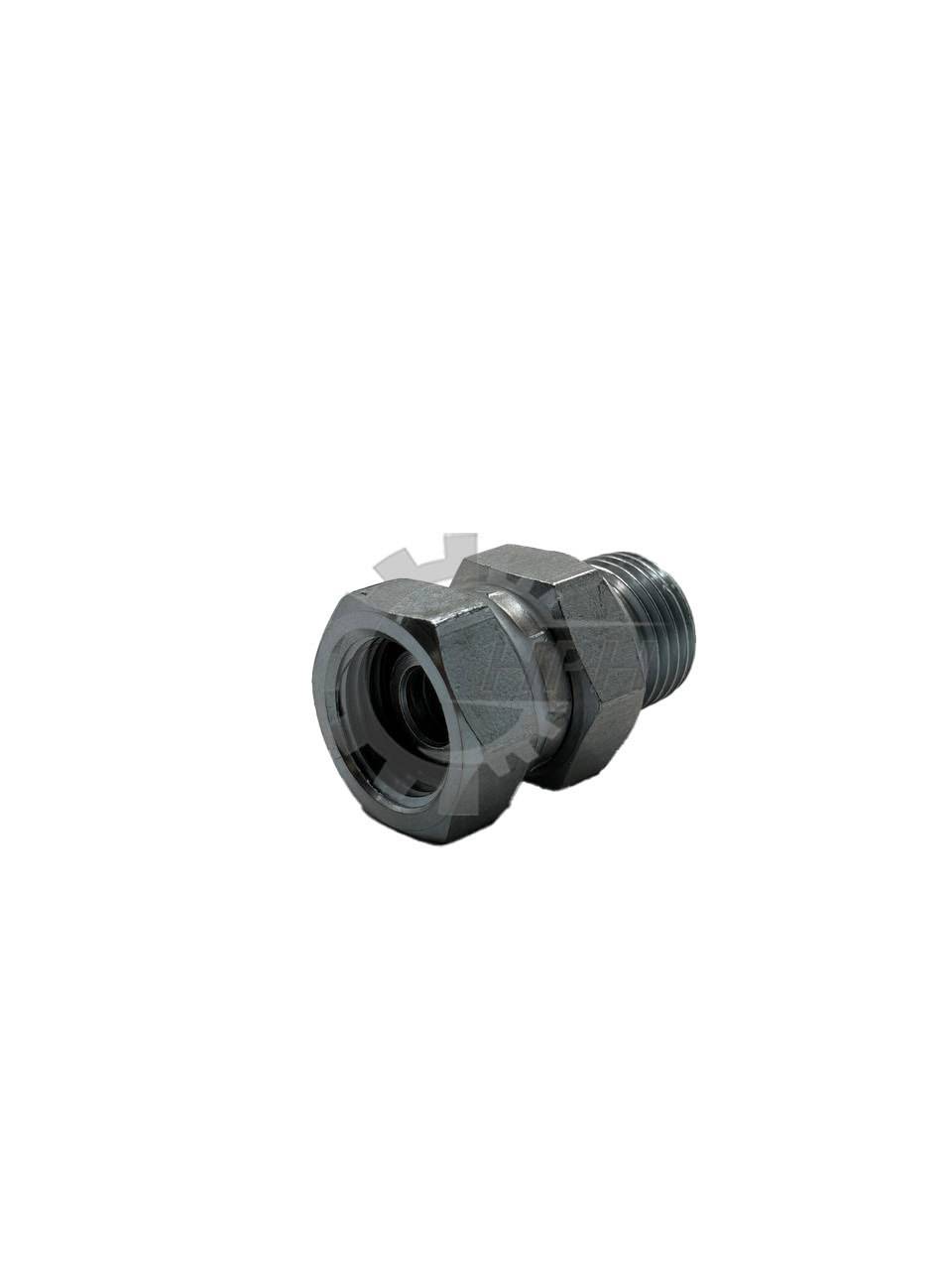

این اتصال یک واسطه حیاتی در سیستمهای هیدرولیک است که امکان اتصال آسان و بدون گشتاور (Torque) شیلنگ به یک پورت ثابت را فراهم میکند.
- کاربرد اصلی: این قطعه برای اتصال انتهای شیلنگ هیدرولیک (که معمولاً دارای یک مهره ثابت است) به یک پورت یا شیر هیدرولیک ثابت استفاده میشود. بخش هرزگرد به این معنی است که میتوانید مهره را سفت کنید بدون اینکه شیلنگ یا بدنه اصلی اتصال بچرخد و آسیب ببیند.
- ساختار:
- سمت مادگی (Swivel Female): دارای مهره هرزگرد است که به سرشیلنگ هیدرولیک متصل میشود. در داخل آن معمولاً یک نشیمنگاه مخروطی ۲۴ درجه (DKO) یا تخت با اورینگ برای آببندی وجود دارد.
- سمت نر (Male Thread): رزوه نر ثابت است که مستقیماً به بدنه بلوک، پمپ یا جک هیدرولیک پیچ میشود.
- استاندارد: این قطعه به احتمال زیاد از استاندارد متری DKO (German standard for hydraulic fittings) پیروی میکند که در ماشینآلات اروپایی و صنعتی بسیار رایج است.
جدول سایزبندی رایج (استاندارد DKO – سری سبک و سنگین)
سایزبندی این اتصالات بر اساس قطر لولهای که برای آن طراحی شدهاند و به دو سری سبک (L) و سنگین (S) تقسیم میشوند.
| سایز لوله (میلیمتر) | سری | سایز رزوه متری | کاربرد |
|---|---|---|---|
| 10 | L | M16x1.5 | فشار کاری پایینتر |
| 12 | L | M18x1.5 | متوسط |
| 15 | L | M22x1.5 | متوسط |
| 16 | S | M24x1.5 | فشار کاری بالا |
| 22 | L | M30x1.5 | خطوط بزرگ |
| 25 | S | M36x2.0 | فشار کاری بسیار بالا |
