توضیحات فنی

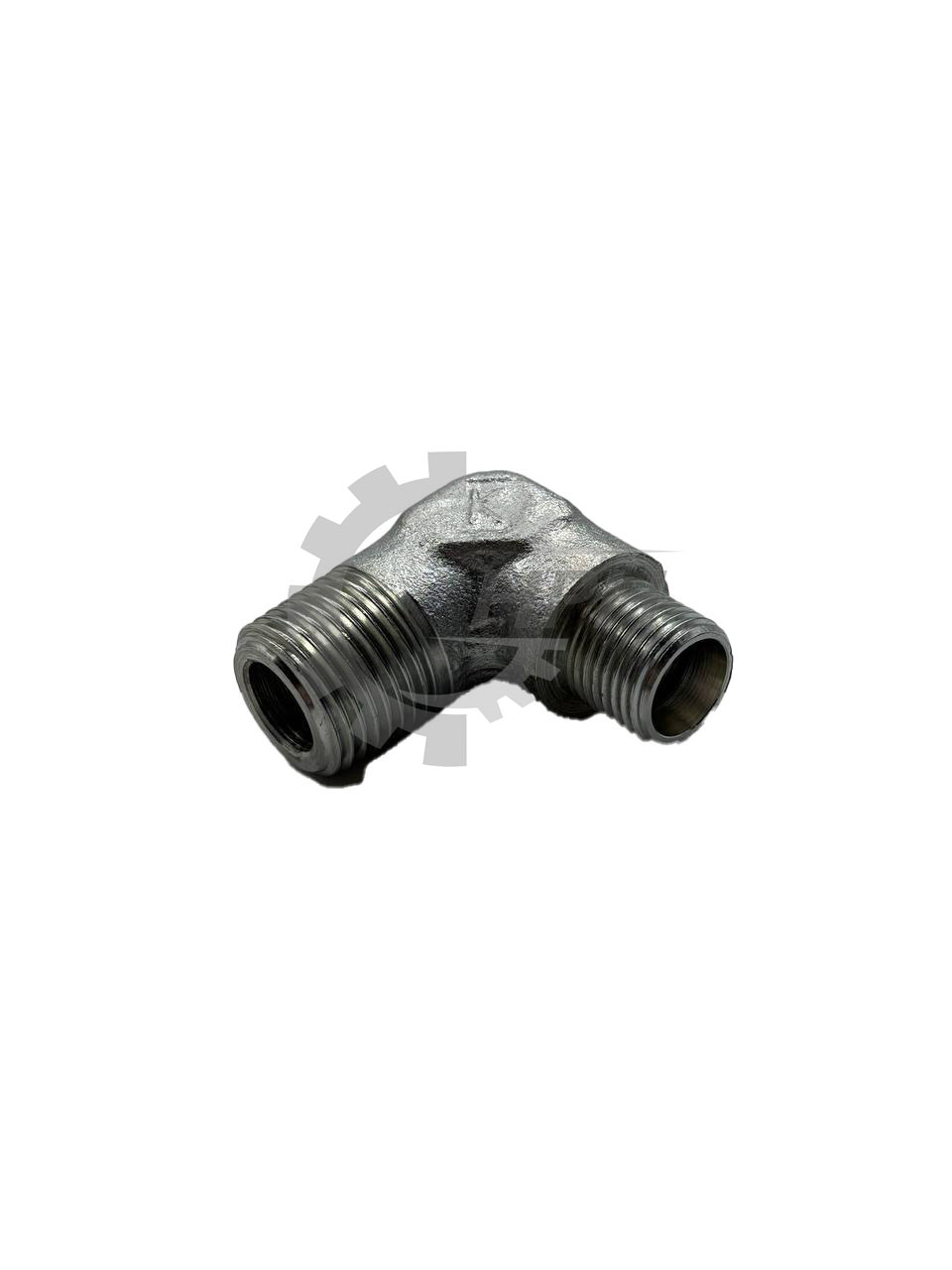

همانطور که در تصویر مشاهده میکنید، سایز دهانه سمت چپ بزرگتر از دهانه سمت راست است. بدنه این زانویی از فولاد با مقاومت بالا ساخته شده و داخل دهانهها دارای نشیمنگاه مخروطی (کونیک) است. این طراحی به شما اجازه میدهد تا بدون نیاز به واشر یا نوار تفلون، با اتصال به مهره هرزگرد سرشیلنگ، یک آببندی فلز به فلز کاملاً ایمن در فشارهای بالای هیدرولیک برقرار کنید.
کاربردها
- تغییر سایز در مسیرهای زانویی ۹۰ درجه برای هماهنگی بین پمپها و شیلنگهای خروجی.
- کاهش اتصالات اضافه: با استفاده از این قطعه، به جای نصب یک زانویی استاندارد و یک مغزی تبدیلی مجزا، تنها از یک قطعه استفاده میکنید که باعث کاهش وزن، فضای اشغال شده و نقاط نشتی میشود.
- سیستمهای هیدرولیک صنعتی، کشاورزی و راهسازی.
جدول سایزبندی (سایزهای ترکیبی متداول)
| سایز سمت بزرگ (اینچ) | سایز سمت کوچک (اینچ) | کاربرد عمومی |
|---|---|---|
| 3/8″ | 1/4″ | خطوط فرمان هیدرولیک |
| 1/2″ | 3/8″ | خطوط انتقال فشار متوسط |
| 3/4″ | 1/2″ | ماشینآلات سنگین |
| 1″ | 3/4″ | سیستمهای اصلی هیدرولیک |
