توضیحات قطعه

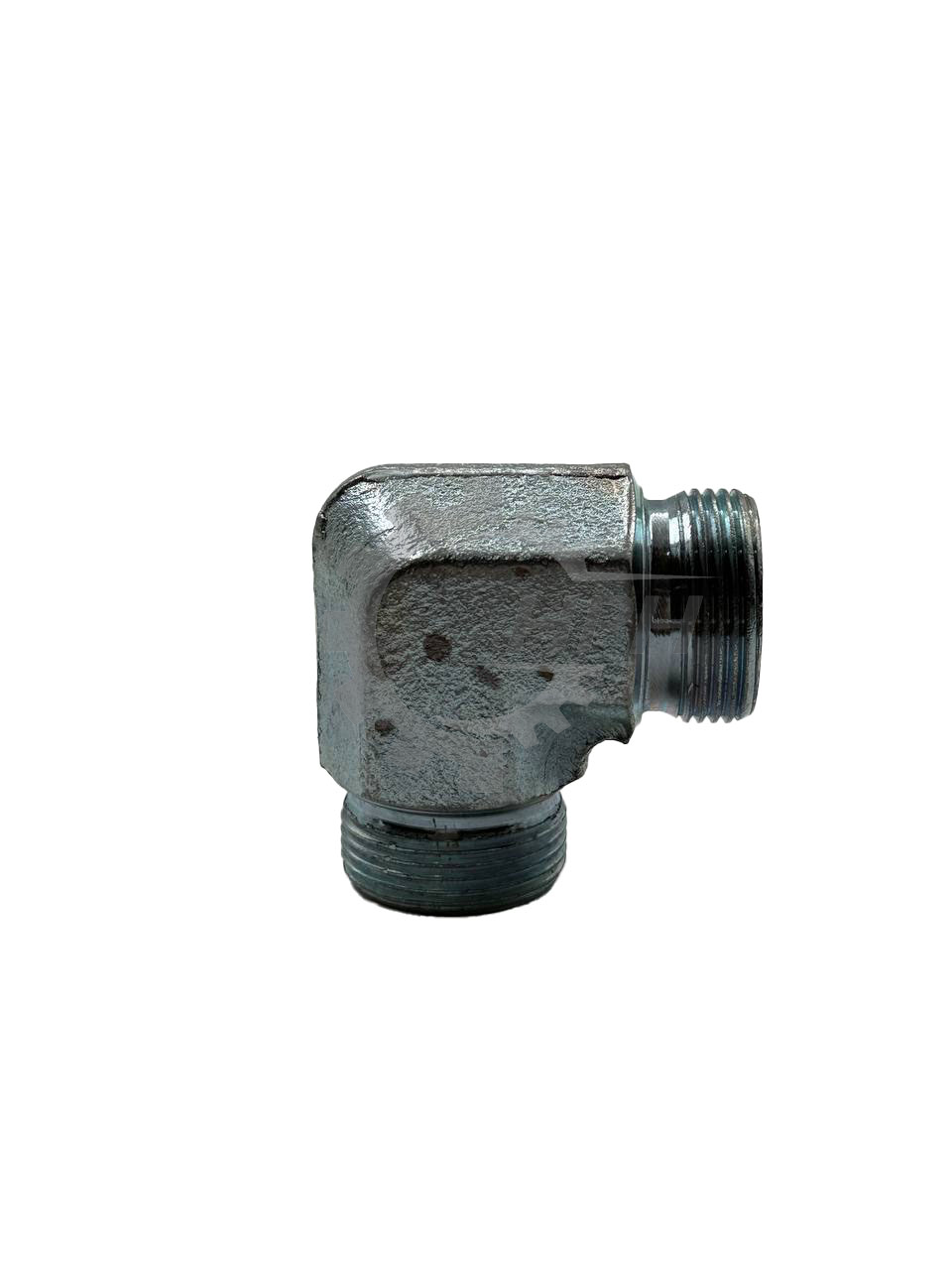

این زانویی که اغلب به آن زانویی ۹۰ درجه هیدرولیک گفته میشود، برای تغییر مسیر لولهها یا شیلنگهای انتقال سیال (روغن هیدرولیک، باد یا آب) در فضاهای محدود استفاده میشود. بدنه آن معمولاً از فولاد کربنی با آبکاری گالوانیزه ساخته شده تا در برابر زنگزدگی و فشارهای کاری بالا مقاوم باشد. اتصال این قطعه در هر دو سمت از نوع “رزوه نر” (Male) است که برای متصل شدن به قطعات دیگر (مانند شیرها، پمپها یا اتصالات مادگی) طراحی شده است.
کاربردها
- تغییر جهت مسیر سیال در سیستمهای هیدرولیک و پنوماتیک.
- اتصال قطعات در زوایای ۹۰ درجه در فضاهایی که لوله یا شیلنگ امکان خم شدن ندارد.
- صنایع ماشینسازی، اتوماسیون صنعتی، و سیستمهای تعلیق خودروهای سنگین.
جدول سایزبندی استاندارد (متداول در بازار)
اتصالات هیدرولیک معمولاً بر اساس استانداردهای رزوه (مانند BSP، NPT یا Metric) سایزبندی میشوند. در زیر یک جدول نمونه از سایزهای متداول برای این نوع زانویی آمده است:
| سایز رزوه (اینچ) | سایز اسمی (سایز شیلنگ) | فشار کاری تقریبی (بار) |
|---|---|---|
| 1/8″ | 02 | 350 – 450 |
| 1/4″ | 04 | 350 – 450 |
| 3/8″ | 06 | 300 – 400 |
| 1/2″ | 08 | 250 – 350 |
| 3/4″ | 12 | 200 – 300 |
| 1″ | 16 | 150 – 250 |
