توضیحات قطعه

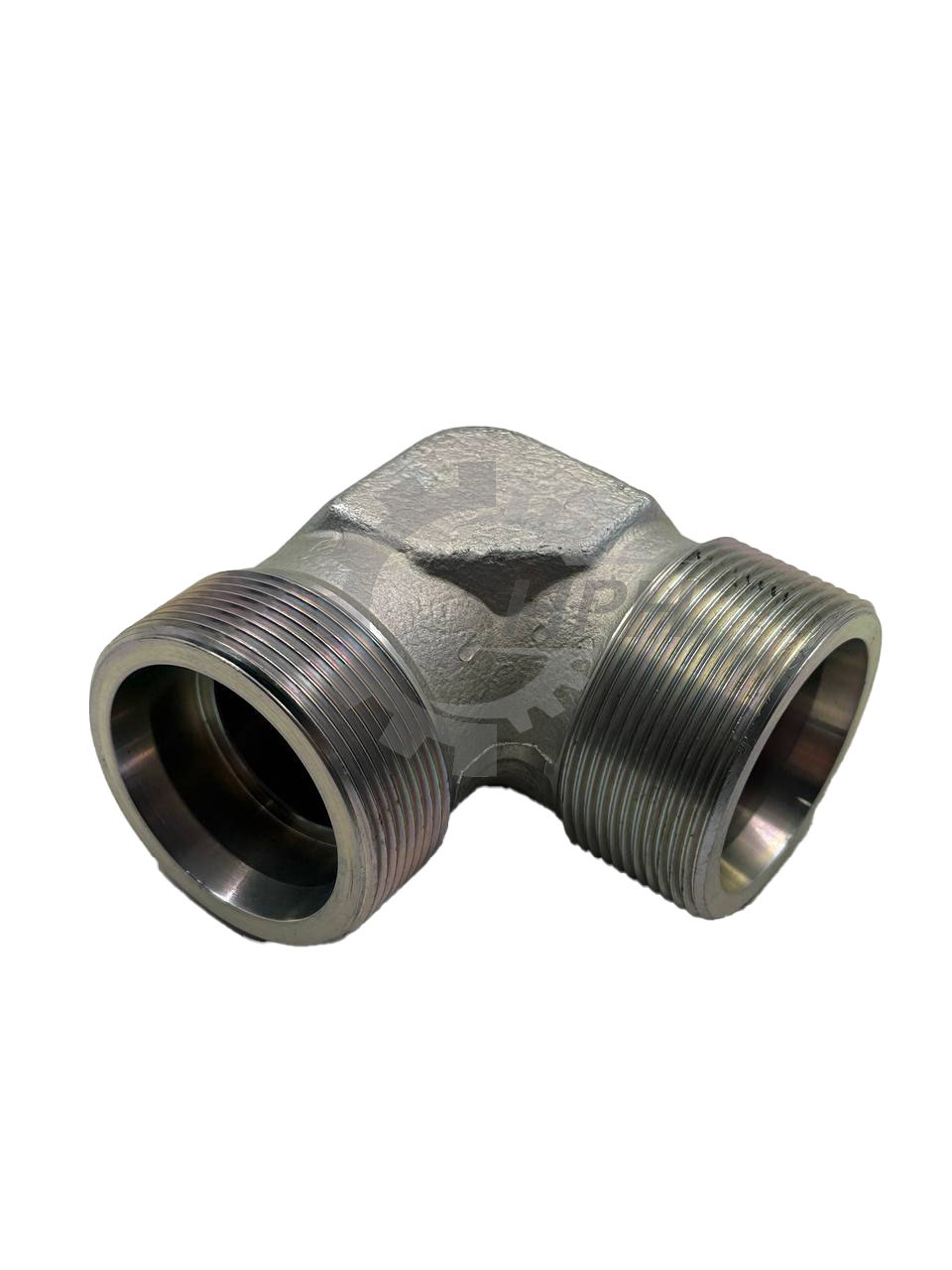

این قطعه یک اتصال فشار قوی است که برای تغییر جهت ۹۰ درجهای در مسیر لولهکشی یا شیلنگهای هیدرولیک استفاده میشود. هر دو سر این زانویی دارای رزوه خارجی (Male) هستند.
ویژگی مهمی که در داخل دهانههای این قطعه دیده میشود، کونیک (نشیمنگاه مخروطی) است. این مخروط (که معمولاً ۳۷ درجه برای استاندارد JIC یا ۶۰ درجه برای استاندارد BSP است) اجازه میدهد تا اتصال با سرشیلنگ یا مهره مادگی بهصورت “فلز به فلز” و بدون نیاز به نوار تفلون، کاملاً آببندی شود. بدنه قطعه از فولاد فورج شده (Forged Steel) با استحکام بسیار بالا ساخته شده تا در برابر ضربات فشار (Shock) سیستمهای سنگین مقاوم باشد.
کاربردها
- تغییر جهت خطوط صلب (لولههای فلزی) در فضاهای محدود.
- اتصال دو شیلنگ هیدرولیک مادگی به یکدیگر در زاویه ۹۰ درجه.
- نصب روی پمپها یا بلوکهای هیدرولیک که خروجی آنها مادگی است.
جدول سایزبندی استاندارد (مدلهای متداول)
سایز این قطعات معمولاً بر اساس رزوه اینچی (استاندارد JIC یا BSP) دستهبندی میشود:
| سایز رزوه (اینچ) | سایز اسمی (Dash) | فشار کاری (بار / PSI) |
|---|---|---|
| 1/4″ | -04 | 450 بار / 6500 PSI |
| 3/8″ | -06 | 400 بار / 5800 PSI |
| 1/2″ | -08 | 350 بار / 5000 PSI |
| 3/4″ | -12 | 315 بار / 4500 PSI |
| 1″ | -16 | 250 بار / 3600 PSI |
