توضیحات قطعه
این قطعه یکی از پرکاربردترین و ایمنترین اتصالات در سیستمهای هیدرولیک فشار قوی (استاندارد آلمان) است.

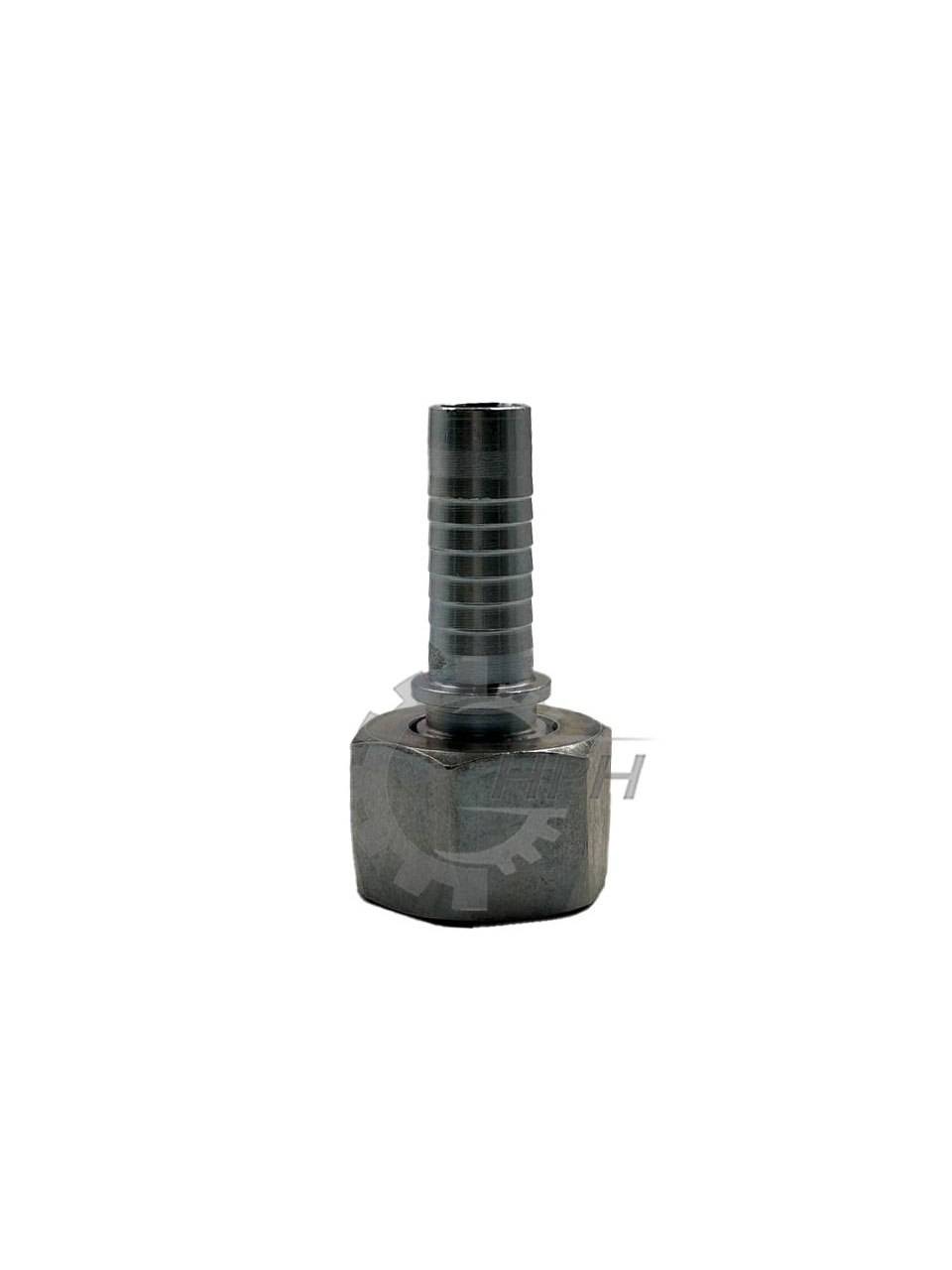

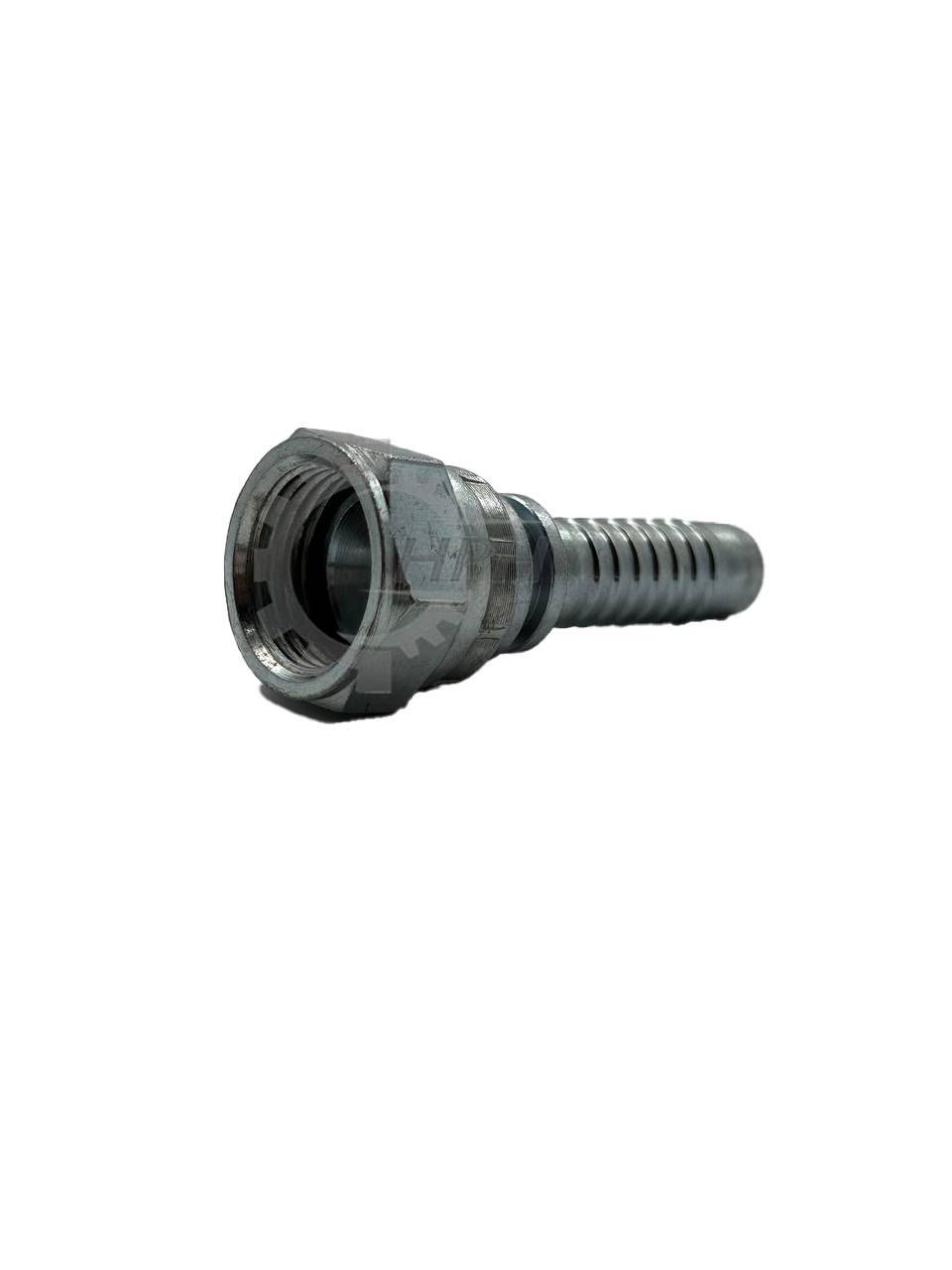

- ساختار: دارای یک مهره هرزگرد متری و یک نشیمنگاه مخروطی (کونیک) با زاویه ۲۴ درجه است. ویژگی متمایز این مدل (DKO)، وجود یک اورینگ (O-Ring) در لبهی این مخروط است که در تصویر به وضوح دیده میشود.
- نوع آببندی: آببندی در این قطعه به صورت “دوگانه” انجام میشود؛ تماس فلز با فلزِ مخروطها به همراه فشرده شدن اورینگ، که حتی در صورت لرزش شدید سیستم، از نشتی روغن جلوگیری میکند.
- استاندارد: این اتصالات بر اساس استاندارد DIN 2353 تولید میشوند و در دو سری L (سبک – Light) و S (سنگین – Heavy) موجود هستند.
- کاربرد: اتصال شیلنگ هیدرولیک به لولههای فلزی یا واسطههایی که دارای نری مخروط ۲۴ درجه هستند.
جدول سایزبندی (استاندارد متری DIN)
سایز این قطعات بر اساس قطر لولهای که به آن متصل میشوند (Tube O.D) و سایز رزوه مهره تعیین میشود:
| سری (L یا S) | قطر لوله (mm) | سایز رزوه مهره | گام رزوه (mm) |
|---|---|---|---|
| 6L | 6 mm | M12 | 1.5 |
| 8L | 8 mm | M14 | 1.5 |
| 10L | 10 mm | M16 | 1.5 |
| 12L | 12 mm | M18 | 1.5 |
| 12S | 12 mm | M20 | 1.5 |
| 16S | 16 mm | M24 | 1.5 |
| 20S | 20 mm | M30 | 2.0 |
