توضیحات قطعه
این اتصال به دلیل داشتن اورینگ در لبه مخروطی، یکی از مطمئنترین روشهای آببندی در سیستمهای هیدرولیک فشار قوی (بهویژه در ماشینآلات اروپایی و آلمانی) است.

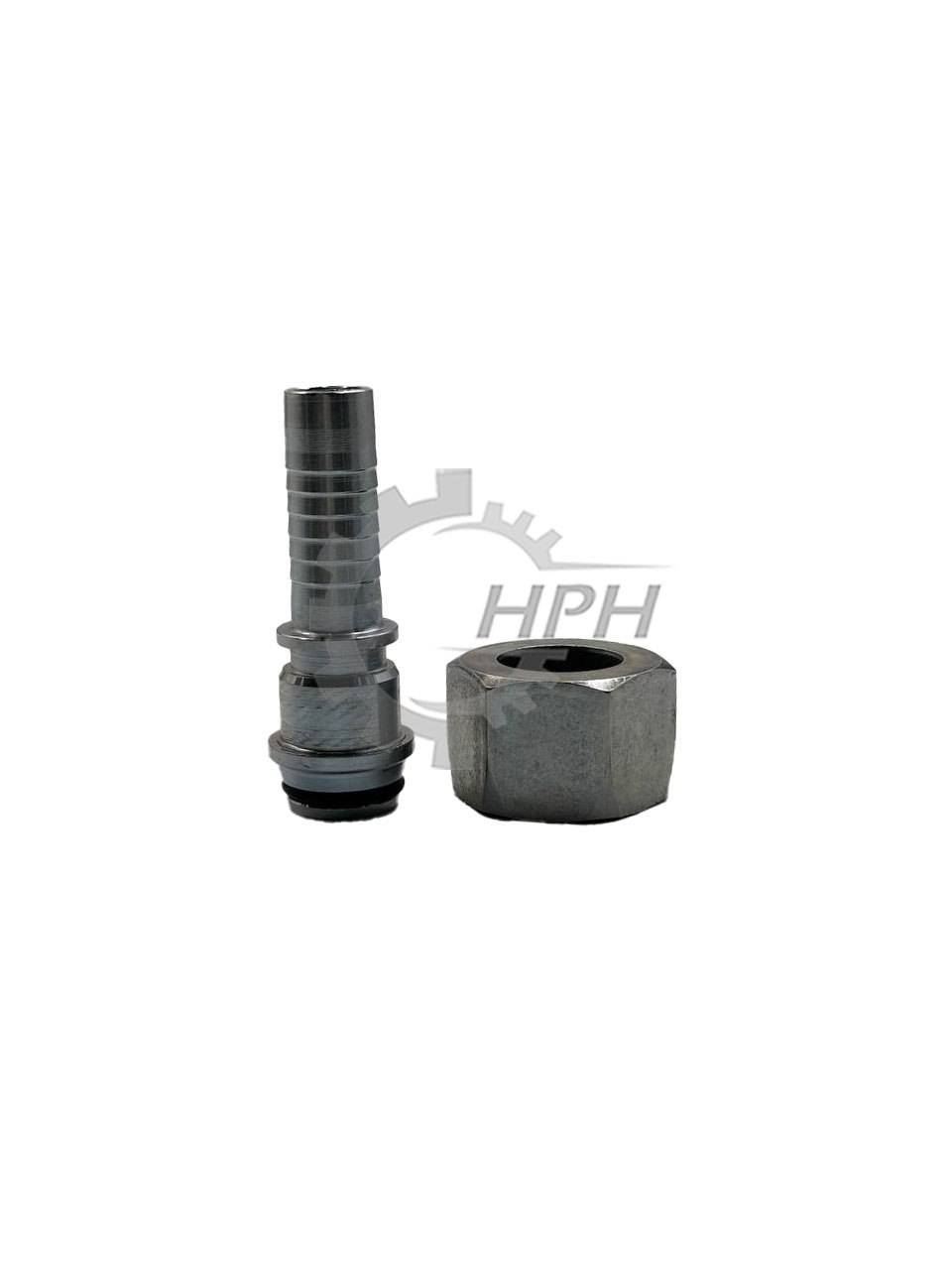

- ساختار: شامل یک دنباله شیلنگخور (Barb) و یک مهره هرزگرد متری است. ویژگی بارز آن وجود یک اورینگ (O-Ring) در نوک مخروط ۲۴ درجه است.
- استاندارد: این قطعه بر اساس استاندارد DIN 2353 ساخته شده و در دو سری L (سبک – Light) و S (سنگین – Heavy) تولید میشود.
- نوع آببندی: آببندی دوگانه دارد؛ هم از طریق تماس فلز با فلز مخروط ۲۴ درجه و هم به وسیله اورینگ که از کوچکترین نشتی روغن (حتی در لرزشهای شدید) جلوگیری میکند.
- جنس: فولاد با پوشش فسفاته (تیره) که مقاومت بسیار بالایی در برابر خوردگی و گریپاژ دندهها دارد.
جدول سایزبندی (استاندارد DIN متری)
سایز این قطعات بر اساس قطر بیرونی لولهای که با آن جفت میشوند (Tube O.D) و سایز رزوه متری تعیین میشود:
| سری (L یا S) | قطر لوله خور (mm) | سایز رزوه متری | گام رزوه (mm) |
|---|---|---|---|
| 8L | 8 mm | M14 | 1.5 |
| 10L | 10 mm | M16 | 1.5 |
| 12L | 12 mm | M18 | 1.5 |
| 12S | 12 mm | M20 | 1.5 |
| 15L | 15 mm | M22 | 1.5 |
| 16S | 16 mm | M24 | 1.5 |
