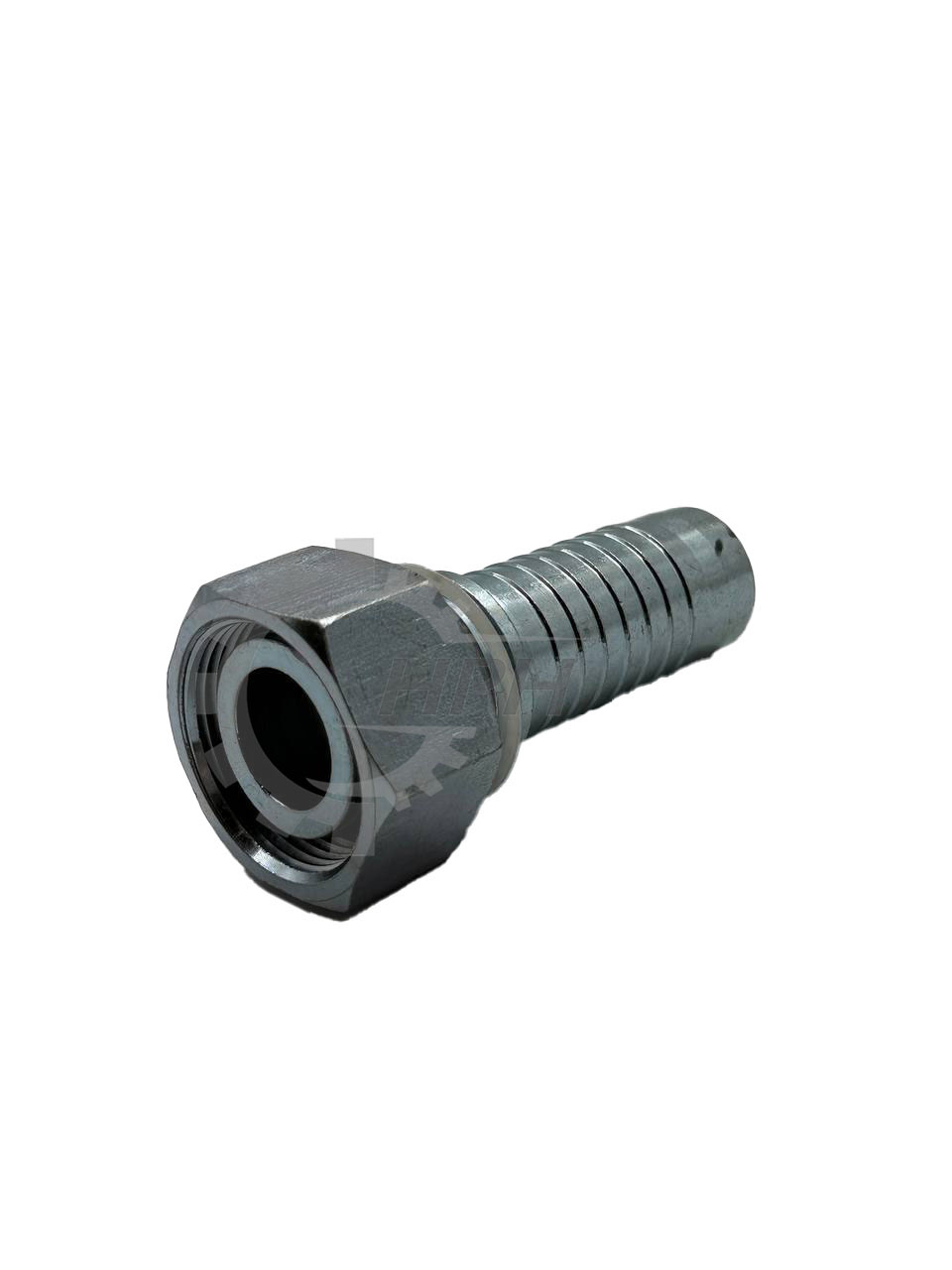

توضیحات قطعه
این قطعه یکی از ایمنترین و محبوبترین اتصالات در سیستمهای هیدرولیک مدرن (بهویژه در ماشینآلات کاترپیلار و کیس) است.
- نوع آببندی: برخلاف اتصالات قدیمی که با مخروط فلزی آببندی میشدند، این مدل دارای یک پیشانی تخت (Flat Face) است که یک شیار برای قرارگیری او-رینگ (O-Ring) دارد. آببندی با فشردن این او-رینگ بین دو سطح تخت انجام میشود که احتمال نشتی را به صفر میرساند.
- اجزاء: شامل یک مهره هرزگرد (سمت چپ) و یک دنباله پلهدار (سمت راست) است که داخل شیلنگ هیدرولیک قرار گرفته و با پوسته مخصوص پرس میشود.
- مزیت: مقاومت بسیار بالا در برابر لرزشهای شدید و ضربات قوچی روغن؛ همچنین باز و بسته کردن آن بسیار آسان است زیرا نیاز به فاصله زیاد برای عقب کشیدن شیلنگ ندارد.
جدول سایزبندی استاندارد ORFS (بر اساس Dash Size)
سایز این قطعات با ابعاد رزوه (استاندارد SAE) مشخص میشود:
| سایز اسمی (Dash) | سایز رزوه (UN/UNF) | قطر خارجی لوله (اینچ) | کاربرد |
|---|---|---|---|
| -04 | 9/16″ – 18 | 1/4″ | سیستمهای فرمان و کنترل |
| -06 | 11/16″ – 16 | 3/8″ | خطوط هیدرولیک عمومی |
| -08 | 13/16″ – 16 | 1/2″ | جکهای هیدرولیک متوسط |
| -10 | 1″ – 14 | 5/8″ | خطوط فشار قوی |
| -12 | 1-3/16″ – 12 | 3/4″ | ورودی اصلی پمپها |
