توضیحات قطعه

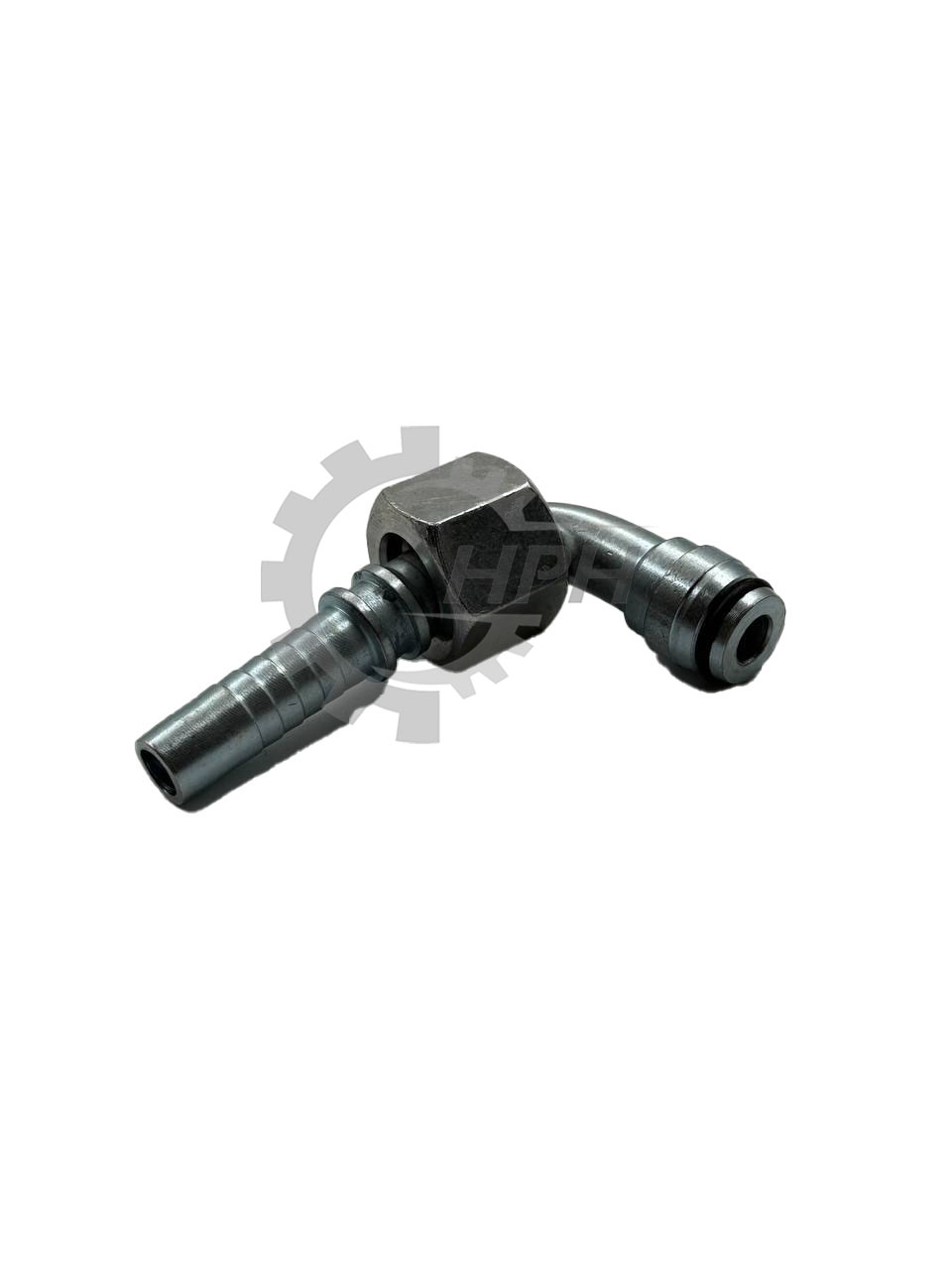

این قطعه برای اتصال شیلنگ هیدرولیک به پورتهای دستگاه با زاویه ۹۰ درجه طراحی شده است تا از خم شدن بیش از حد شیلنگ و اشغال فضای زیاد جلوگیری کند.
- بخش انتهایی (Hose Tail): قسمتی که دارای پلههای دندانهدار است، داخل شیلنگ هیدرولیک قرار میگیرد و با استفاده از یک پوسته (Ferrule) روی شیلنگ پرس میشود.
- بخش اتصالی (Nose): نوک این قطعه دارای یک اورینگ (O-ring) مشکیرنگ است. این طراحی مطابق با استاندارد آلمانی DIN 2353 و سری DKOL (سبک) یا DKOS (سنگین) است. آببندی در این مدل از طریق فشرده شدن اورینگ در مخروط ۲۴ درجه داخلی قطعه مقابل انجام میشود که امنیت بسیار بالایی در برابر نشتی دارد.

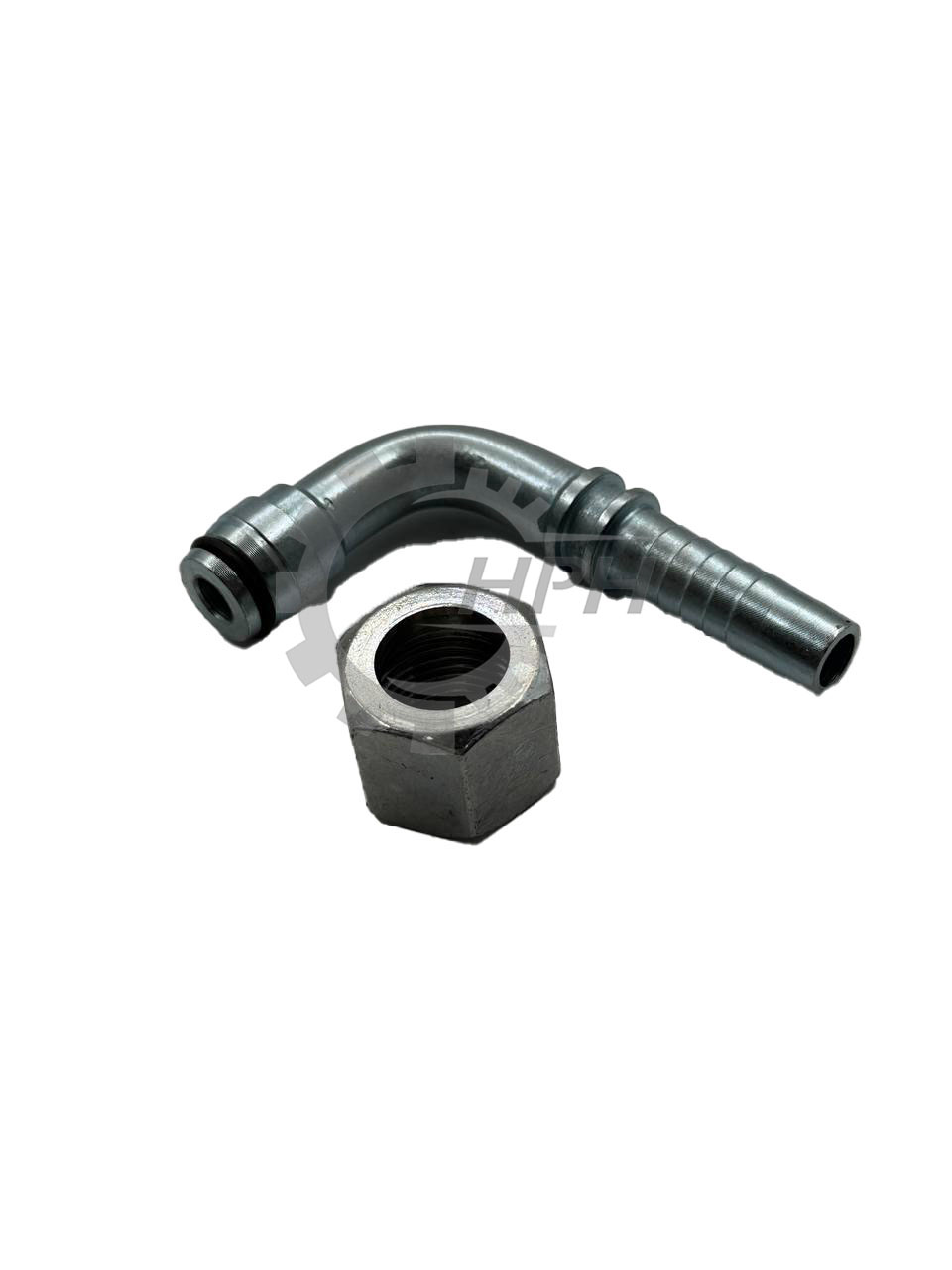

- مهره (Nut): مهره ششضلعی که در تصویر جداست، از سمت انتهای شیلنگخور وارد شده و پشت پلهی لوله زانویی قرار میگیرد تا قطعه را به رزوه نر مقابل محکم کند.
- کاربرد: ماشینآلات کشاورزی، لیفتراکها، سیستمهای هیدرولیک صنعتی و بهطور کلی هر جا که نیاز به تغییر جهت ۹۰ درجه در مسیر شیلنگ باشد.
جدول سایزبندی رایج (استاندارد متری DIN)
سایز این قطعات بر اساس قطر خارجی لوله (Tube OD) و سایز شیلنگ (Hose ID) تعیین میشود:
| سایز لوله (mm) | سری (L/S) | سایز رزوه مهره (Metric) | سایز شیلنگ (اینچ) |
|---|---|---|---|
| 10 mm | L (Light) | M16 x 1.5 | 3/8″ |
| 12 mm | L (Light) | M18 x 1.5 | 3/8″ یا 1/2″ |
| 15 mm | L (Light) | M22 x 1.5 | 1/2″ |
| 18 mm | L (Light) | M26 x 1.5 | 5/8″ |
| 22 mm | L (Light) | M30 x 2.0 | 3/4″ |
