توضیحات قطعه

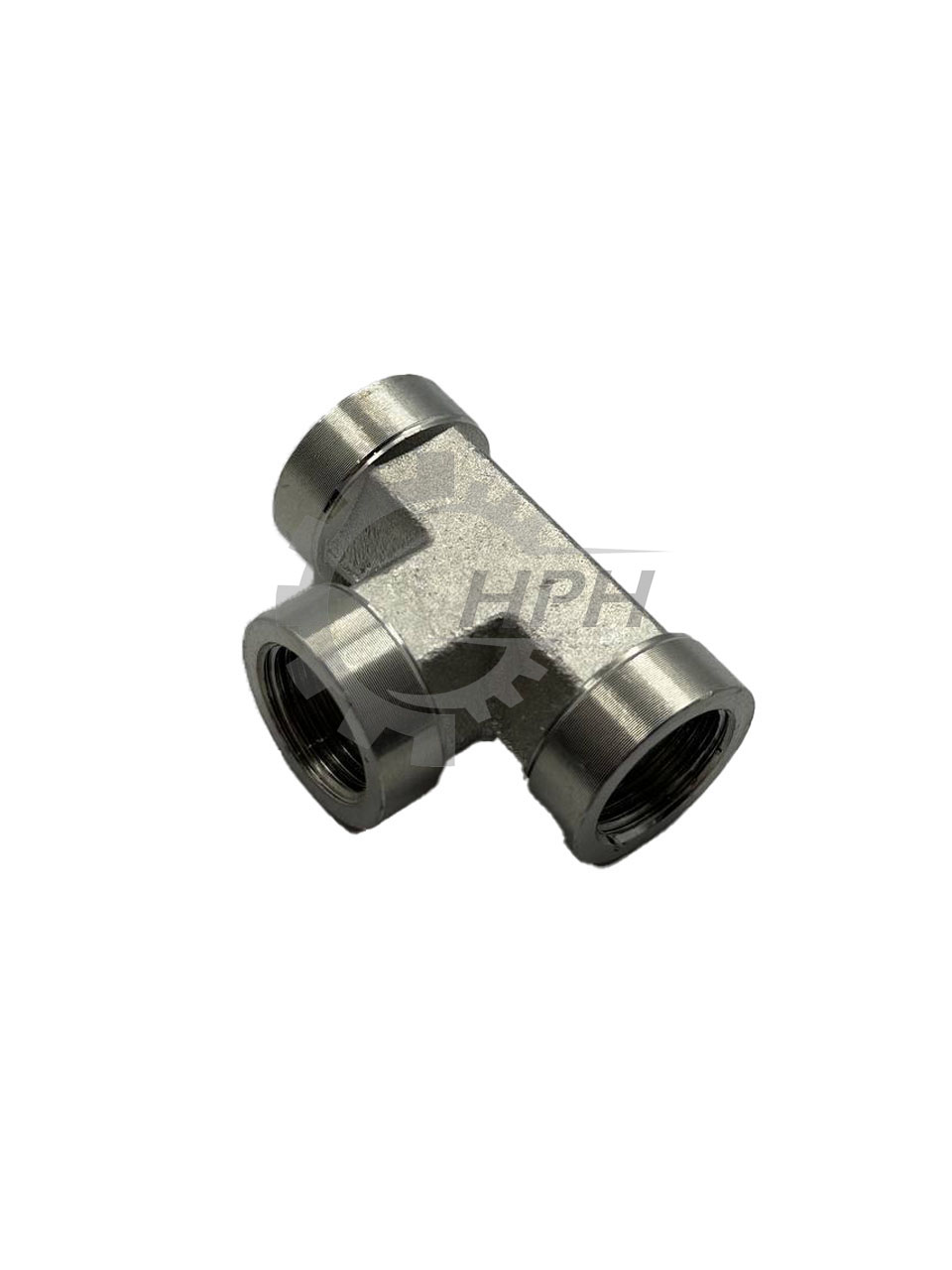

این قطعه یکی از پرکاربردترین اتصالات در سیستمهای هیدرولیک برای تقسیم جریان یا انشعابگیری است. همانطور که از ظاهر آن پیداست، هر سه دهانه این سه راهی دارای رزوه داخلی (Female Thread) هستند.
بدنه این قطعه از فولاد کربنی سختکاری شده تولید میشود تا تحمل فشارهای عملیاتی بالا (High Pressure) را داشته باشد. برخلاف زانوییها یا مغزیهای کونیکدار که آببندی آنها روی مخروط فلزی انجام میشود، این سه راهیهای مادگی معمولاً برای اتصال به قطعات “نر” استفاده میشوند که در انتهای خود مخروط یا واشر آببندی دارند. این قطعه به دلیل طراحی ساده و مستحکم، در برابر لرزشهای شدید و تغییرات ناگهانی فشار بسیار مقاوم است.
کاربردها
- انشعابگیری: ایجاد خروجی برای مانومتر (گیج فشار) یا سنسورهای فشار.
- تغییر مسیر: تقسیم جریان روغن از یک منبع به دو مصرفکننده مختلف.
- اتصال مستقیم: اتصال مستقیم شیلنگهای هیدرولیک یا لولههایی که دارای سر نر (Male) هستند.
جدول سایزبندی استاندارد
سایز این قطعات بر اساس رزوه (معمولاً استاندارد BSP یا NPT) اندازهگیری میشود:
| سایز رزوه (اینچ) | سایز اسمی (Dash) | فشار کاری (بار) |
|---|---|---|
| 1/4″ | -04 | 350 – 400 |
| 3/8″ | -06 | 315 – 350 |
| 1/2″ | -08 | 250 – 315 |
| 3/4″ | -12 | 200 – 250 |
| 1″ | -16 | 160 – 200 |
