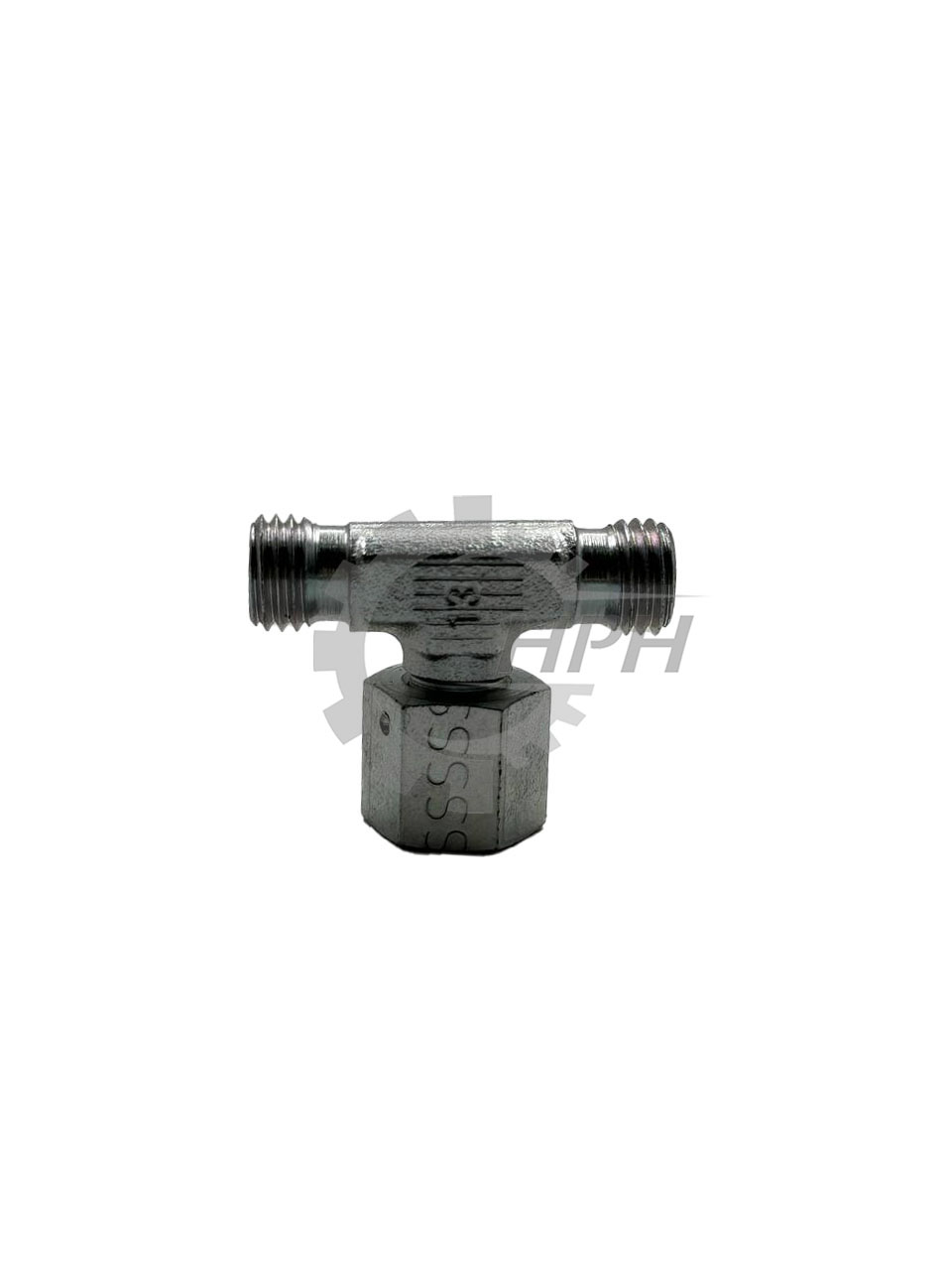

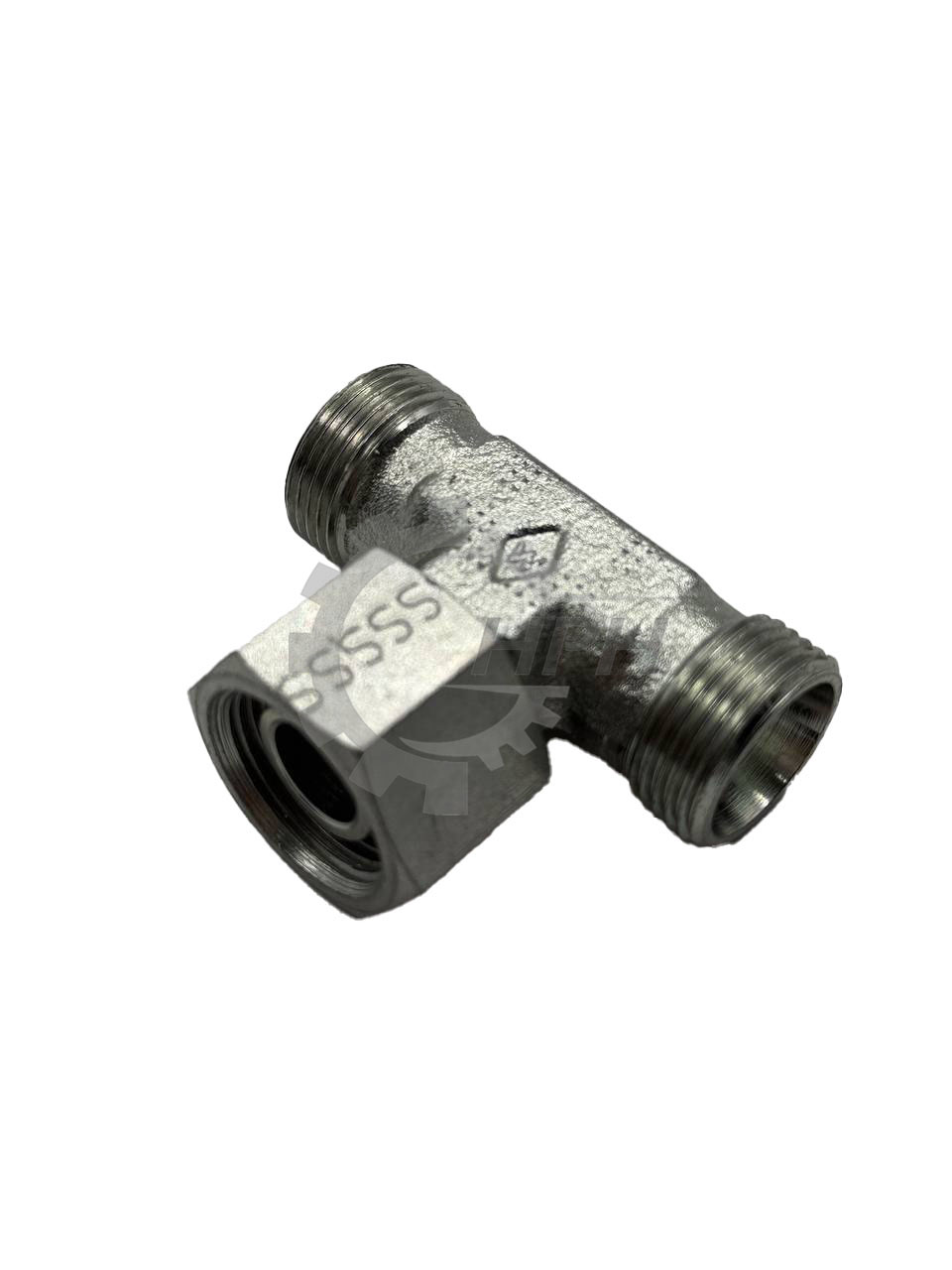

سه راهی ناف مادگی هرزگرد هیدرولیک (Hydraulic Swivel Run Tee Adapter)

توضیحات قطعه

این اتصال برای ایجاد انشعاب در مسیرهای هیدرولیک طراحی شده و ساختار آن بسیار هوشمندانه است:

• طراحی Run Tee: در این مدل، دو خروجی روبروی هم (خط مستقیم) از نوع رزوه نر هستند و خروجی سوم (انشعاب عمودی یا همان ناف) از نوع مهره هرزگرد مادگی است.
• مزیت هرزگرد بودن: وجود مهره هرزگرد در قسمت پایین (ناف) به شما این امکان را می‌دهد که سه راهی را مستقیماً به یک اتصال نر دیگر (مثلاً خروجی یک پمپ یا شیر) ببندید و جهت دو خروجی دیگر را به راحتی تنظیم کنید، بدون اینکه نیاز به چرخاندن کل قطعه یا باز کردن سایر اتصالات باشد.
• نوع آب‌بندی: با توجه به شکل ظاهری رزوه‌ها و مخروط‌های سر قطعه، این اتصال احتمالاً از استاندارد DIN (متری) یا JIC پیروی می‌کند که آب‌بندی آن از طریق تماس سطوح مخروطی (Metal to Metal) انجام می‌شود.
• کاربرد: اضافه کردن یک خط جدید به سیستم موجود، نصب سنسور فشار یا مانومتر در مسیر جریان، و تقسیم جریان روغن به دو بخش.

جدول سایزبندی رایج (استاندارد متری DIN 2353)

از آنجایی که روی بدنه عدد “13” حک شده، به احتمال قوی این قطعه مربوط به سری L (سبک) یا S (سنگین) استاندارد متری است:

نکته: عدد ۱۳ روی بدنه معمولاً نشان‌دهنده کد تولید یا سایز آچارخور بدنه است.
