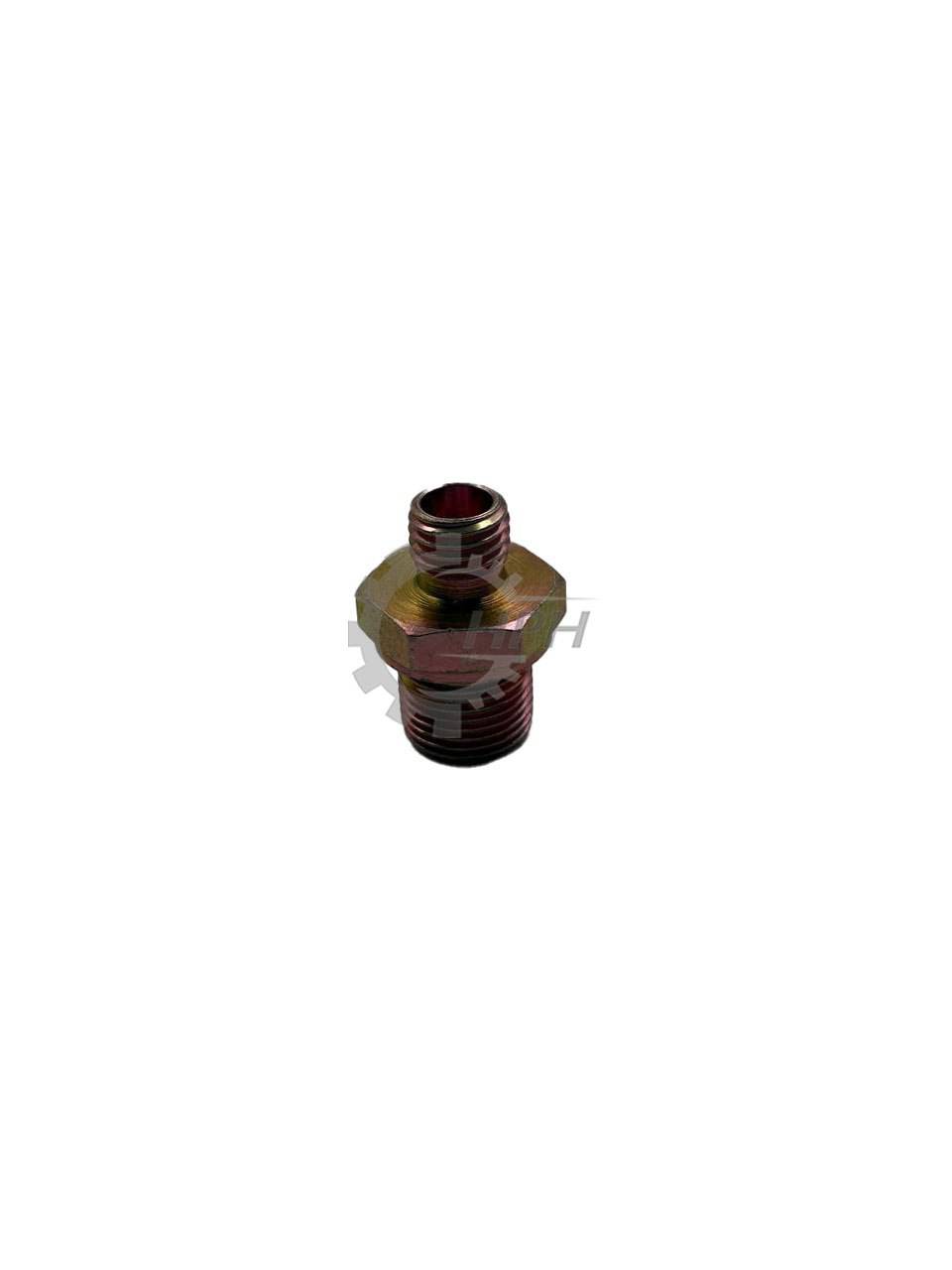

توضیحات قطعه
این مغزی از نوع ترکیبی است که احتمالاً دو استاندارد مختلف را به هم متصل میکند:
- ساختار: دو سر قطعه دارای رزوه نر (Male) است.
- سمت بالایی: به نظر میرسد رزوه JIC (۳۷ درجه) یا متری با کونیک داخلی باشد.
- سمت پایینی: رزوهای ضخیمتر است که احتمالاً استاندارد NPT (مخروطی) یا BSPP (گازی) میباشد.
- نوع آببندی: آببندی در این قطعه بسته به نوع رزوه متفاوت است؛ اگر سمت مخروطی باشد، به صورت فلز به فلز و اگر سمت رزوه صاف (BSPP) باشد، با استفاده از واشر یا اورینگ انجام میشود.
- کاربرد: برای اتصال یک شیلنگ هیدرولیک به پمپ، جک، یا بلوکهای هیدرولیکی که سایز رزوه آنها با شیلنگ متفاوت است.
- جنس و پوشش: این قطعه از فولاد ساخته شده و دارای پوشش آبکاری کرومات زرد (هفترنگ) است که مقاومت بسیار بالایی در برابر خوردگی و زنگزدگی در محیطهای صنعتی دارد.
جدول سایزبندی رایج (ترکیبی JIC به BSP)
معمولاً این مغزیها برای تبدیل این دو استاندارد پرکاربرد استفاده میشوند:
| سایز سمت JIC (اینچ) | سایز سمت BSP (اینچ) | کاربرد |
|---|---|---|
| 7/16″-20 (-04) | G 1/4″ | اتصالات کوچک و فرمان |
| 9/16″-18 (-06) | G 3/8″ | خطوط کنترل جریان |
| 3/4″-16 (-08) | G 1/2″ | خطوط اصلی فشار متوسط |
| 1-1/16″-12 (-12) | G 3/4″ | مسیرهای پرفشار و برگشت روغن |
