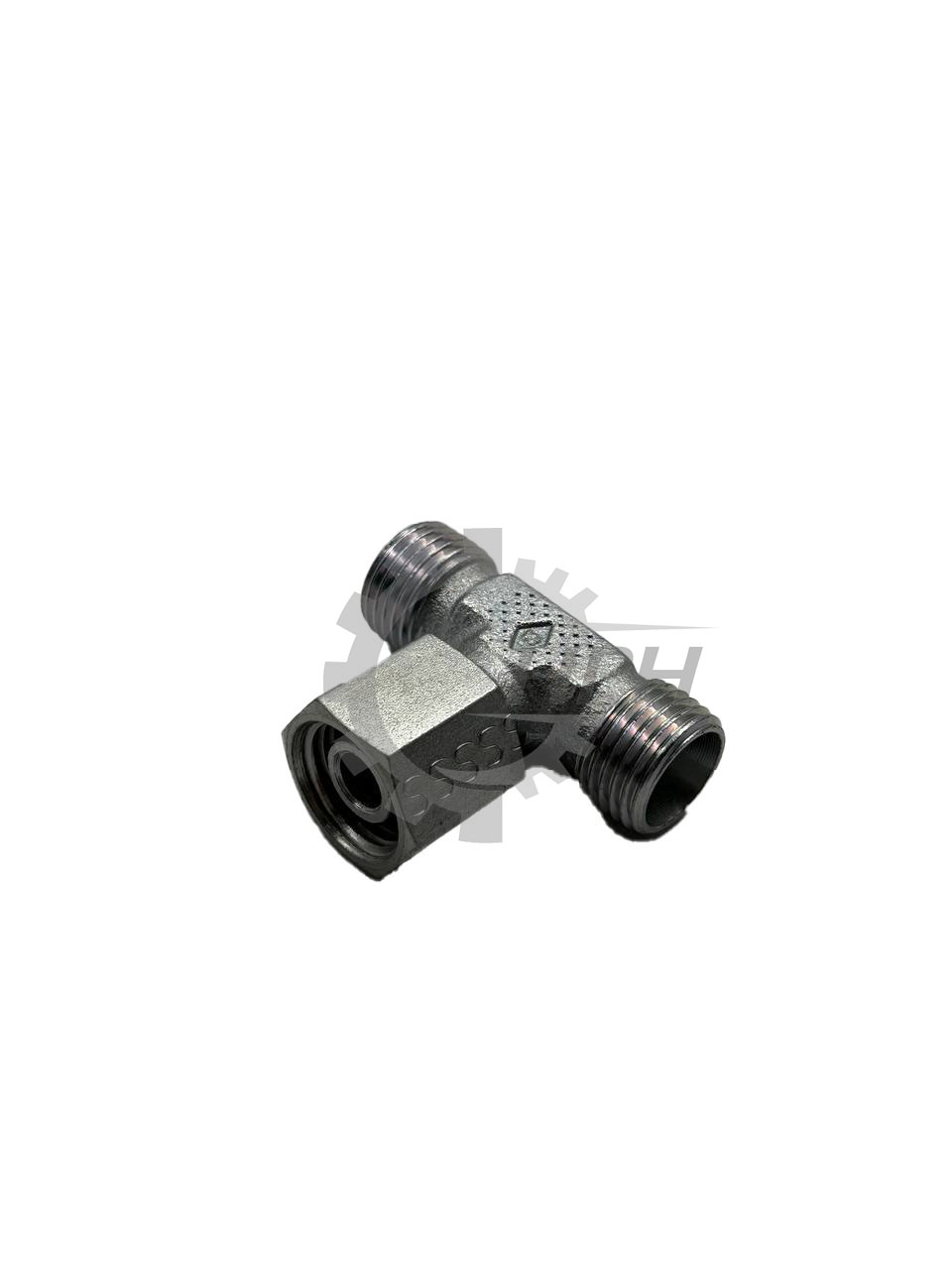

این واسطه برای اتصال خطوط هیدرولیک به پمپها، جکها یا بلوکهای شیر (Manifolds) طراحی شده است. قسمتی که در تصویر پایین قرار دارد و دارای یک واشر لاستیکی (O-ring) است، به داخل بدنه دستگاه (که دارای رزوه مادگی تخت است) پیچ میشود تا آببندی کامل و بدون نشتی در فشارهای بسیار بالا ایجاد کند. سر دیگر آن (بالا) دارای رزوه استاندارد و مخروطی برای اتصال به سرشیلنگ یا مهره هرزگرد است.
جدول سایزبندی متداول:
این قطعه اغلب در استانداردهای SAE (آمریکایی) یا Metric تولید میشود:
| سایز سمت او-رینگ (اینچ/میلیمتر) | سایز سمت رزوه خروجی (اینچ) | فشار کاری (بار) |
|---|---|---|
| 7/16-20 (SAE 4) | 1/4″ | 450 |
| 9/16-18 (SAE 6) | 3/8″ | 400 |
| 3/4-16 (SAE 8) | 1/2″ | 350 |
| M18 x 1.5 (Metric) | 3/8″ | 315 |
نکته کاربردی: در هنگام نصب قطعه تصویر ۶، دقت کنید که او-رینگ سالم باشد و بیش از حد سفت نشود تا واشر له نشود؛ این نوع اتصال یکی از مطمئنترین روشهای جلوگیری از روغنریزی در دستگاههای صنعتی است.
