توضیحات قطعه

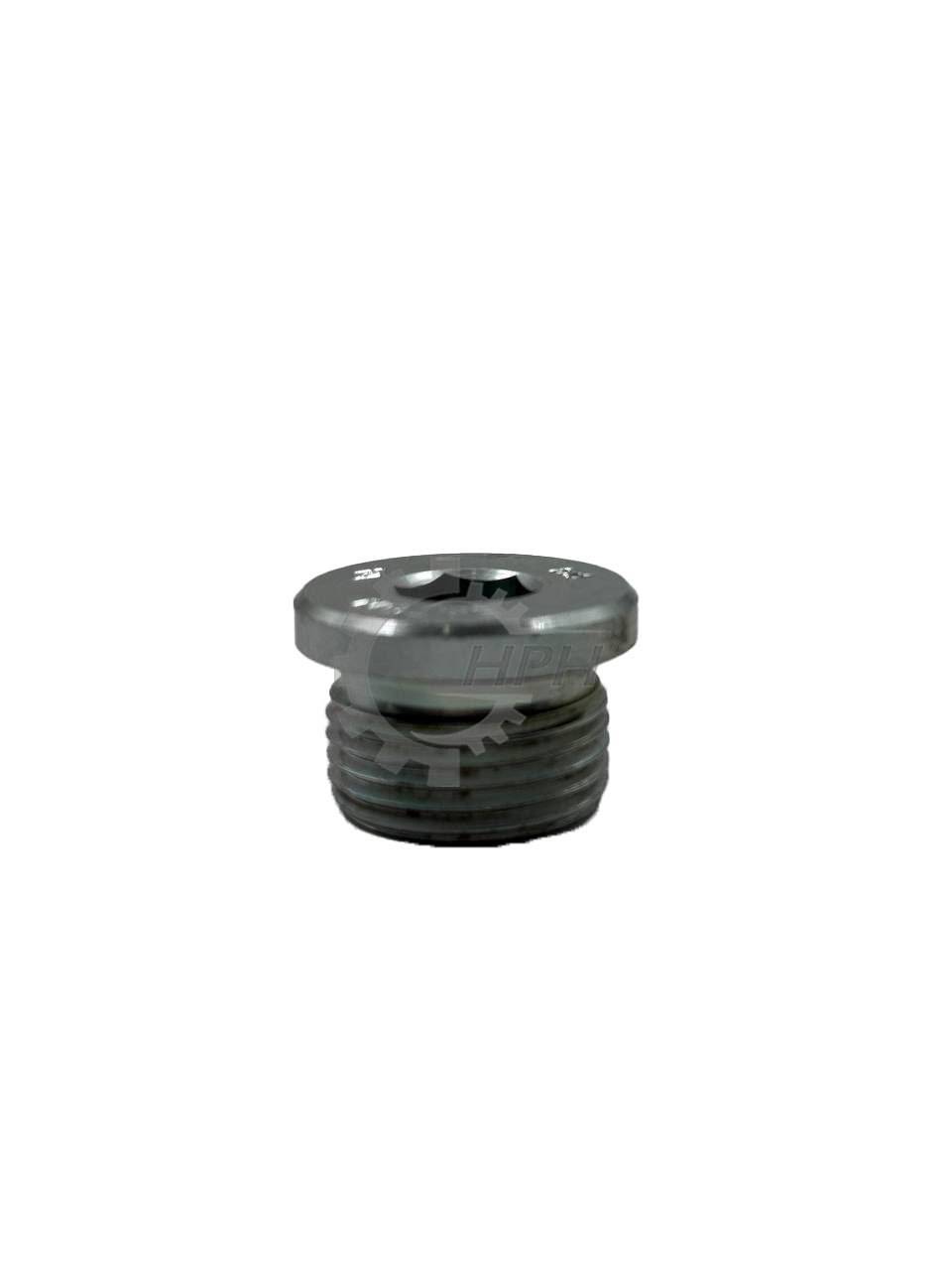

این درپوش برای بستن و مسدود کردن پورتهای (خروجیهای) بلااستفاده در بلوکهای هیدرولیک، پمپها یا شیرآلات طراحی شده است.
- طراحی آلنی (Internal Hex): برخلاف پیچهای معمولی، سر این قطعه تخت است و با آچار آلن سفت میشود. این ویژگی باعث میشود که درپوش پس از بسته شدن، فضای بسیار کمی اشغال کند و با سطح قطعه همتراز (Flush) شود.
- نوع رزوه: این قطعات معمولاً دارای رزوه موازی (BSPP یا متری) هستند. در زیر لبهی پهن (گل درپوش)، یک پله وجود دارد که محل قرارگیری واشر آببندی یا اورینگ است.
- جنس: معمولاً از فولاد با مقاومت بالا ساخته شده و برای جلوگیری از زنگزدگی دارای پوشش گالوانیزه یا فسفاته است.
- کاربرد: مسدود کردن دائمی یا موقت مسیر روغن در سیستمهای فشار قوی.
جدول سایزبندی (استانداردهای رایج)
این درپوشها در دو استاندارد اینچی (BSPP) و متری تولید میشوند:
| سایز اسمی (اینچی – BSPP) | سایز آچار آلن (mm) | سایز اسمی (متری) | سایز آچار آلن (mm) |
|---|---|---|---|
| G 1/8″ | 5 | M10 x 1.0 | 5 |
| G 1/4″ | 6 | M14 x 1.5 | 6 |
| G 3/8″ | 8 | M16 x 1.5 | 8 |
| G 1/2″ | 10 | M22 x 1.5 | 10 |
| G 3/4″ | 12 | M27 x 2.0 | 12 |
| G 1″ | 17 | M33 x 2.0 | 17 |
