توضیحات قطعه

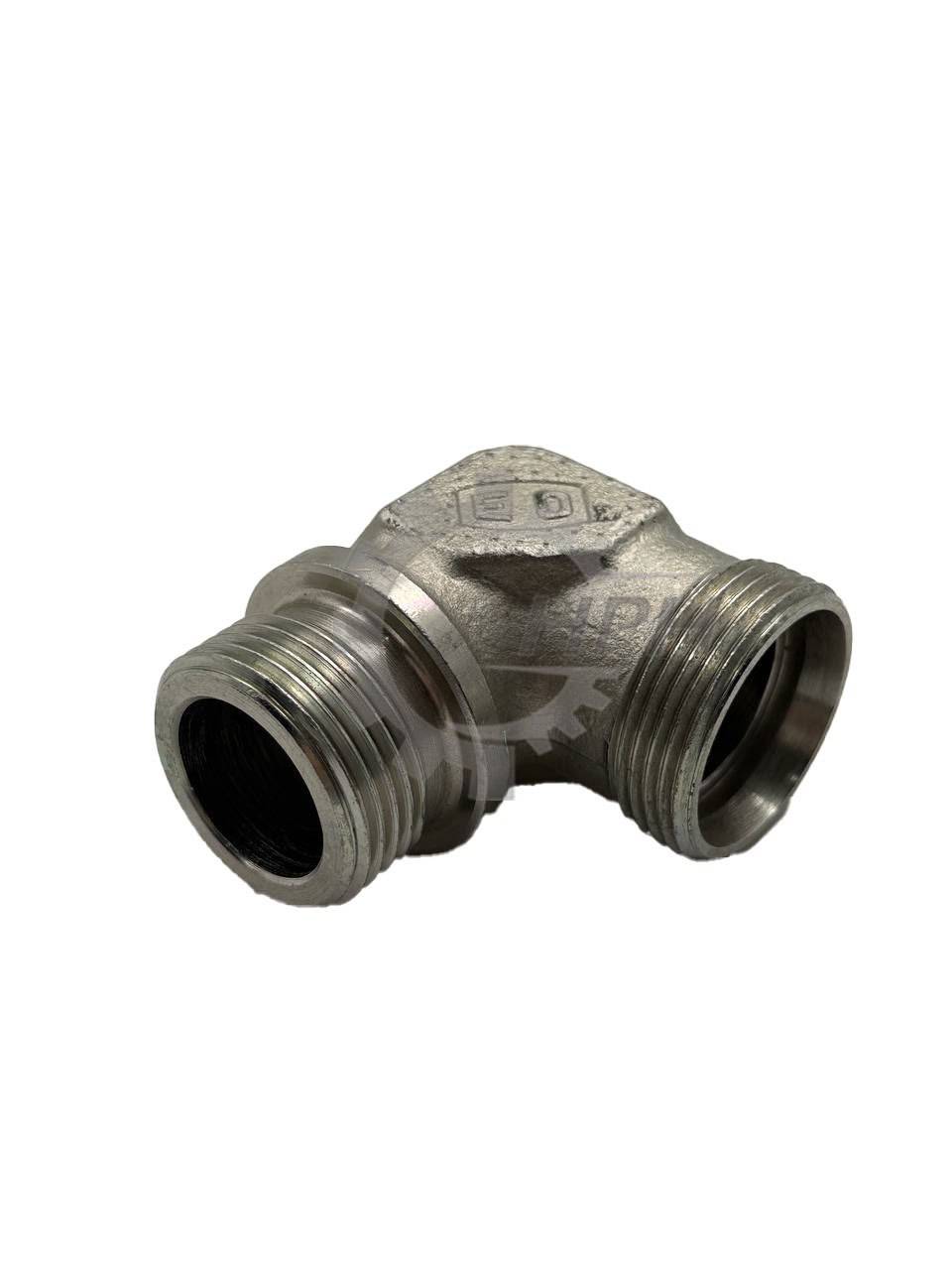

این اتصال برای تغییر جهت ۹۰ درجهای خطوط هیدرولیک در فضاهای محدود یا در نقاطی که نیاز است مسیر لوله یا شیلنگ به صورت قائم تغییر کند، استفاده میشود.
- ساختار: دو سرِ این زانویی دارای رزوه نر (Male) است و در هر دو انتها دارای نشیمنگاه کونیک (مخروطی) برای آببندی «فلز به فلز» میباشد.
- کیفیت: مشاهده لوگوی برند EATON بر روی بدنه زانویی نشان میدهد که این قطعه برای تحمل فشارهای کاری بسیار بالا و شرایط صنعتی سنگین طراحی شده است.
- کاربرد: اتصال دو شیلنگ (که دارای سرشیلنگ مادگی هستند) به یکدیگر در یک مسیر ۹۰ درجه، یا اتصال یک شیلنگ به پورتهای زاویهدار دستگاه.
جدول سایزبندی رایج
این اتصالات معمولاً بر اساس استانداردهای متری (DIN) یا اینچی (JIC) سایزبندی میشوند. در اینجا بازههای رایج برای این قطعه آمده است:
| سایز اسمی | نوع رزوه (متری) | نوع رزوه (اینچی/JIC) | کاربرد |
|---|---|---|---|
| -04 | M14x1.5 | 7/16″-20 | ابزار دقیق و کنترل |
| -06 | M16x1.5 | 9/16″-18 | خطوط فشار متوسط |
| -08 | M18x1.5 | 3/4″-16 | کاربردهای عمومی هیدرولیک |
| -12 | M22x1.5 / M26x1.5 | 1-1/16″-12 | خطوط اصلی و پرفشار |
| -16 | M30x2.0 | 1-5/16″-12 | اتصالات پمپ و جکهای سنگین |
