توضیحات قطعه

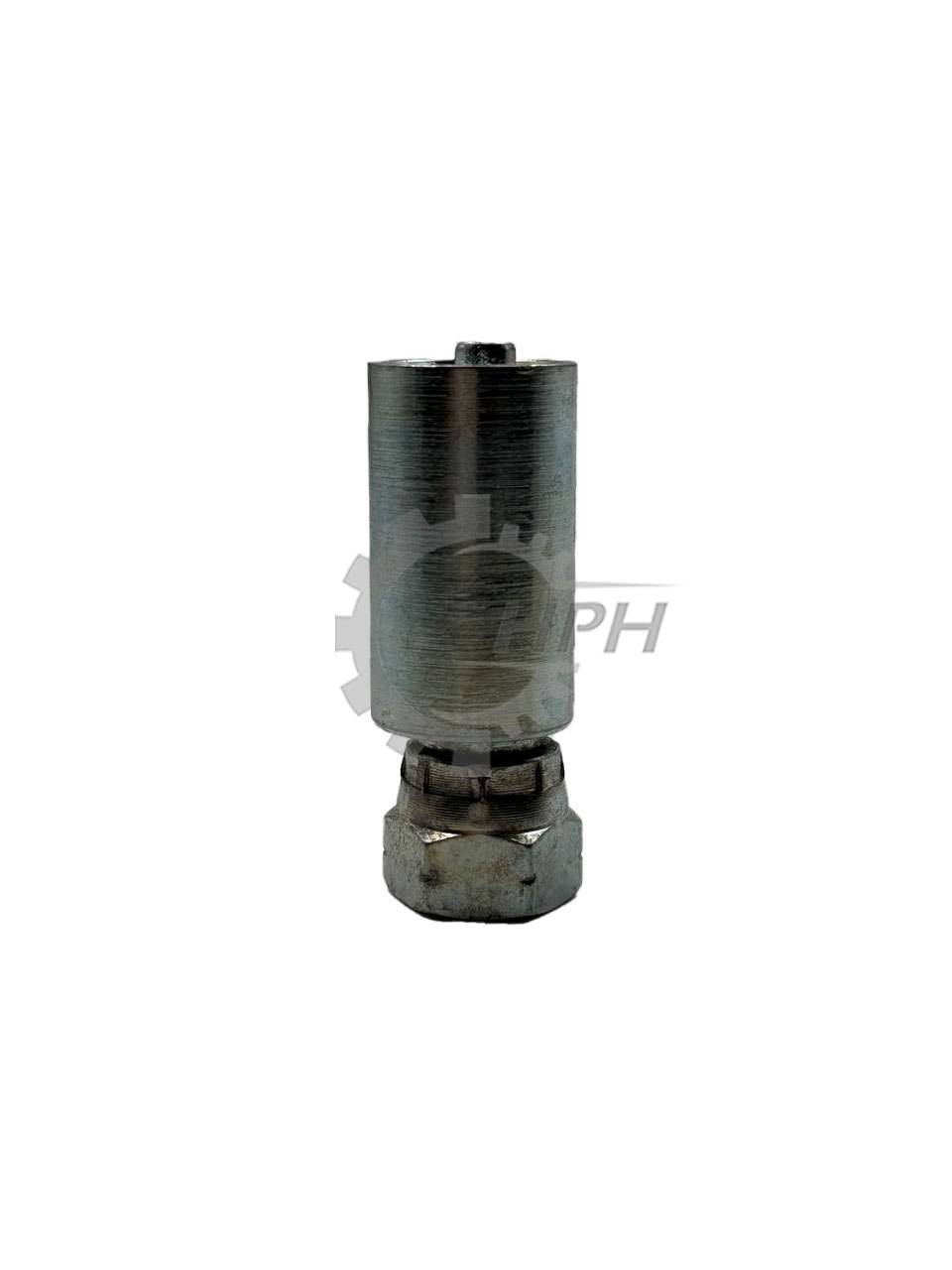

این قطعه یکی از پرکاربردترین اتصالات در دنیای هیدرولیک است که به انتهای شیلنگ فشار قوی متصل (پرس) میشود.
- ساختار: این قطعه شامل دو بخش اصلی است:
- دنباله (Tail): بخشی که داخل شیلنگ قرار میگیرد و با استفاده از یک پوسته فلزی روی شیلنگ پرس میشود.
- مهره هرزگرد (Swivel Nut): مهرهای که آزادانه میچرخد و اجازه میدهد بدون چرخیدن کل شیلنگ، آن را به پورت یا مغزی مورد نظر متصل و سفت کنید.
- نوع آببندی: با توجه به شکل ظاهری، این قطعه احتمالاً دارای استاندارد BSP (انگلیسی/گازی) با کونیک ۶۰ درجه یا استاندارد Metric (متری) است. آببندی آن از طریق نشستن مخروط داخلی روی مخروط خارجی قطعه مقابل (مغزی) انجام میشود.
- کاربرد: اتصال شیلنگ به پمپها، جکهای هیدرولیک، شیرهای کنترل و هر قطعهای که دارای رزوه نر باشد.
جدول سایزبندی رایج (استاندارد BSP)
این سرشیلنگها معمولاً بر اساس قطر داخلی شیلنگ و سایز رزوه مهره طبقهبندی میشوند:
| سایز شیلنگ (اینچ) | سایز رزوه مهره (BSP) | قطر حدودی رزوه (mm) |
|---|---|---|
| 1/4″ | G 1/4″ – 19 | 13.1 mm |
| 3/8″ | G 3/8″ – 19 | 16.6 mm |
| 1/2″ | G 1/2″ – 14 | 20.9 mm |
| 3/4″ | G 3/4″ – 14 | 26.4 mm |
| 1″ | G 1″ – 11 | 33.2 mm |
